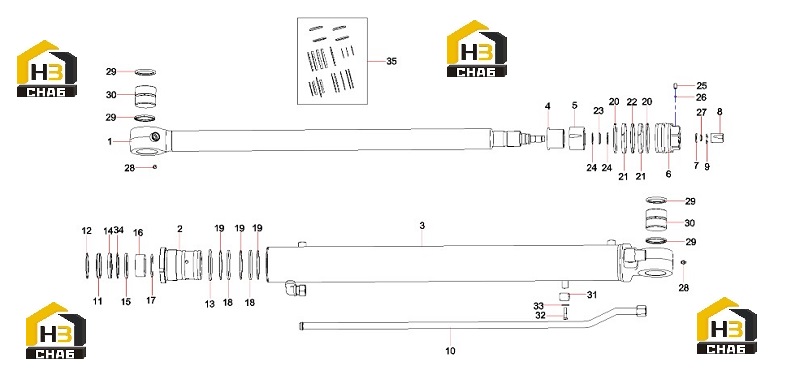

Цилиндр стрелы 60249061 9.5t

← Трубки цилиндра подъема 11045381 Цилиндр стрелы 60249060 9.5t →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:60230149

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide sleeve

Каталожный номер:60230150

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:60230151

Комплект:1

Примечание:

№ на схеме:4

Наименование:Locating Sleeve

Каталожный номер:60230152

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bumper Sleeve

Каталожный номер:60230153

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:60230154

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, retainer

Каталожный номер:60080510

Комплект:1

Примечание:

№ на схеме:8

Наименование:Behind bumper Sleeve

Каталожный номер:60230155

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:60080436

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil Pipe Component

Каталожный номер:60230156

Комплект:1

Примечание:

№ на схеме:11

Наименование:Dust Ring

Каталожный номер:60230157

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60080427

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:B230101001525

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, seal

Каталожный номер:60208583

Комплект:1

Примечание:

№ на схеме:15

Наименование:Buffer ring

Каталожный номер:60230158

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve,shaft,sliding

Каталожный номер:60080472

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring,retainer

Каталожный номер:60080426

Комплект:1

Примечание:

№ на схеме:18

Наименование:-

Каталожный номер:80900131

Комплект:2

Примечание:

№ на схеме:19

Наименование:Retainer ring for O-ring

Каталожный номер:60230159

Комплект:3

Примечание:

№ на схеме:20

Наименование:Ring，contain，dust

Каталожный номер:60080523

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, guide

Каталожный номер:60080415

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring,seal

Каталожный номер:B230101001376

Комплект:1

Примечание:

№ на схеме:23

Наименование:O ring

Каталожный номер:60207539

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retainer ring for O-ring

Каталожный номер:60230160

Комплект:2

Примечание:

№ на схеме:25

Наименование:fastening screw

Каталожный номер:60230161

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, buffer

Каталожный номер:60080477

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring, dust

Каталожный номер:60080454

Комплект:4

Примечание:

№ на схеме:30

Наименование:A-shaft sleeve

Каталожный номер:60230162

Комплект:2

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:60080509

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:1

Примечание:

№ на схеме:33

Наименование:Square pad

Каталожный номер:60230147

Комплект:1

Примечание:

№ на схеме:34

Наименование:Ring, retainer, switch

Каталожный номер:60080511

Комплект:1

Примечание:

№ на схеме:35

Наименование:Arm Cylinder Repair Kit

Каталожный номер:60249047

Комплект:1

Примечание:
