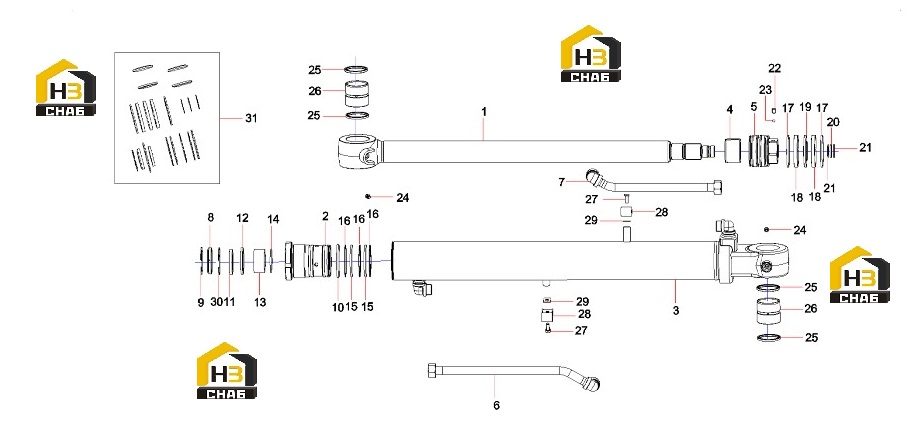

Цилиндр ковша 60249062 9.5t

← Цилиндр стрелы 60249060 9.5t Комплектующие ковша sy95c1i2h.3.4a 12636951 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:60230131

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide sleeve

Каталожный номер:60230132

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder body

Каталожный номер:60230133

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bumper Sleeve

Каталожный номер:60230134

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60230135

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil Pipe Component

Каталожный номер:60230136

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil Pipe Component

Каталожный номер:60230137

Комплект:1

Примечание:

№ на схеме:8

Наименование:Dust Ring

Каталожный номер:60230138

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer Ring

Каталожный номер:60230139

Комплект:1

Примечание:

№ на схеме:10

Наименование:-

Каталожный номер:A210609000122

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, seal

Каталожный номер:60072117

Комплект:1

Примечание:

№ на схеме:12

Наименование:Buffer ring

Каталожный номер:60230141

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sleeve, sliding

Каталожный номер:60080471

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60080434

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60230142

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60080410

Комплект:3

Примечание:

№ на схеме:17

Наименование:Ring, contaminant

Каталожный номер:60080528

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, guide

Каталожный номер:60080416

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal Ring

Каталожный номер:60230143

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:A880802010091

Комплект:1

Примечание:

№ на схеме:21

Наименование:Retainer ring for O-ring

Каталожный номер:60230144

Комплект:2

Примечание:

№ на схеме:22

Наименование:fastening screw

Каталожный номер:60230145

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring,dustproof

Каталожный номер:60080453

Комплект:4

Примечание:

№ на схеме:26

Наименование:A-shaft sleeve

Каталожный номер:60230146

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:24000380

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:60080509

Комплект:2

Примечание:

№ на схеме:29

Наименование:Square pad

Каталожный номер:60230147

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring, retainer, switch

Каталожный номер:60208580

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bucket Cylinder Repair Kit

Каталожный номер:60249050

Комплект:1

Примечание:
