Трубопровод управления гидравлической системы (часть2) 13061057

← Трубопровод управления гидравлической системы (часть1) 13061057 Соединения в трубопроводе гидравлической системы 13061057 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

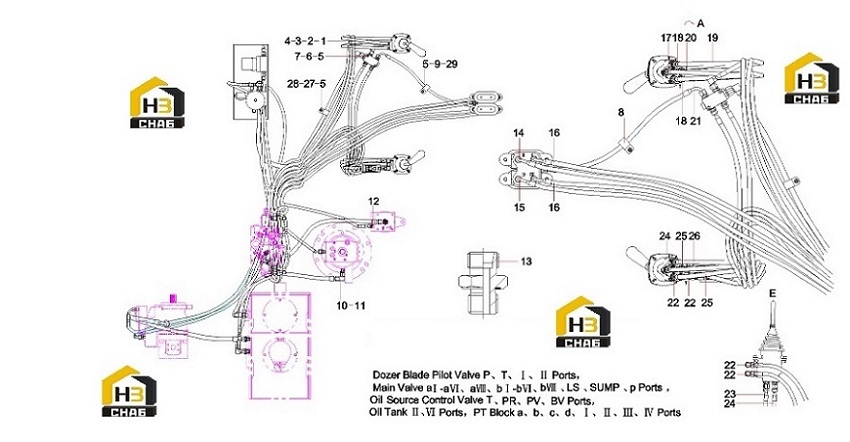

№ на схеме:1

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:8

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:11

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:12

Наименование:Joint, pipe

Каталожный номер:60051497

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:35

Примечание:

№ на схеме:14

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:21025907

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000895

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103002707

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103000984

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:21003860

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:B230103008478

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000983

Комплект:4

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:23000918

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103000907

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103000988

Комплект:3

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103002264

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000334

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:

№ на схеме:29

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:
