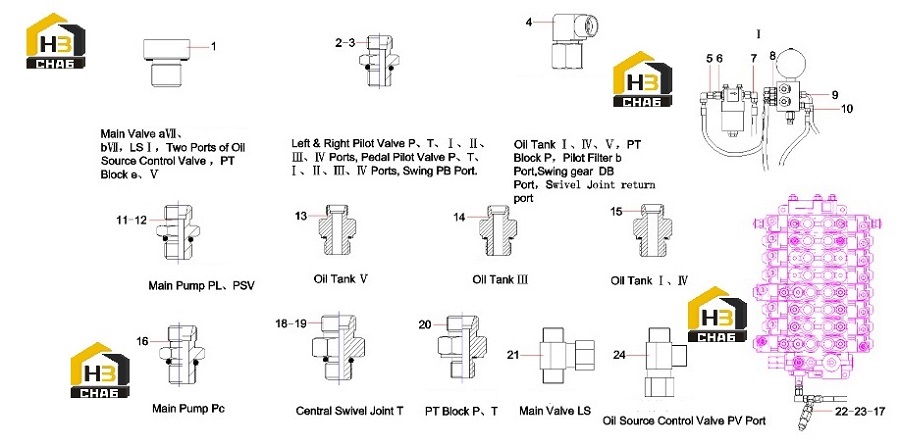

Соединения в трубопроводе гидравлической системы 13061057

← Трубопровод управления гидравлической системы (часть2) 13061057 Клапан регулирующий подачу масла b220400000388 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:7

Примечание:

№ на схеме:2

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:19

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:19

Примечание:

№ на схеме:4

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:A831213050000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000872

Комплект:1

Примечание:

№ на схеме:9

Наименование:Filter, tube-type

Каталожный номер:60049162

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60187384

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000142

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:23001922

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780001307

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000043

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000179

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:24004879

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000847

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:23

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:
