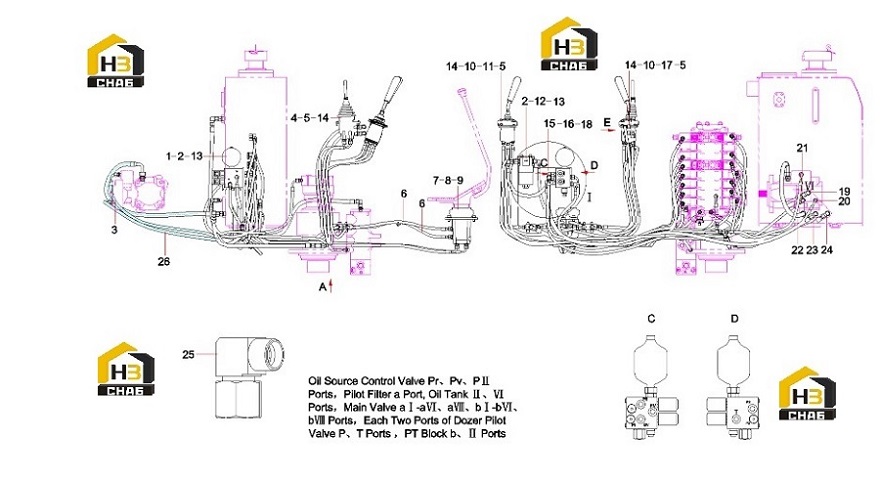

Трубопровод управления гидравлической системы (часть1) 13061057

← Комплектующие экскаватора 13066599 Трубопровод управления гидравлической системы (часть2) 13061057 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, oil source control

Каталожный номер:B220400000388

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:6

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103003777

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103001947

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pilot-control Valve

Каталожный номер:60227366

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:11

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000632

Комплект:10

Примечание:

№ на схеме:15

Наименование:bracket of leading valve

Каталожный номер:13558700

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sheath

Каталожный номер:12085734

Комплект:1

Примечание:

№ на схеме:17

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:A831213073000

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103004707

Комплект:1

Примечание:

№ на схеме:21

Наименование:rubber hose

Каталожный номер:60197249

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose,rubber

Каталожный номер:B230103000789

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:60154318

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103001744

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:26

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103005511

Комплект:1

Примечание:
