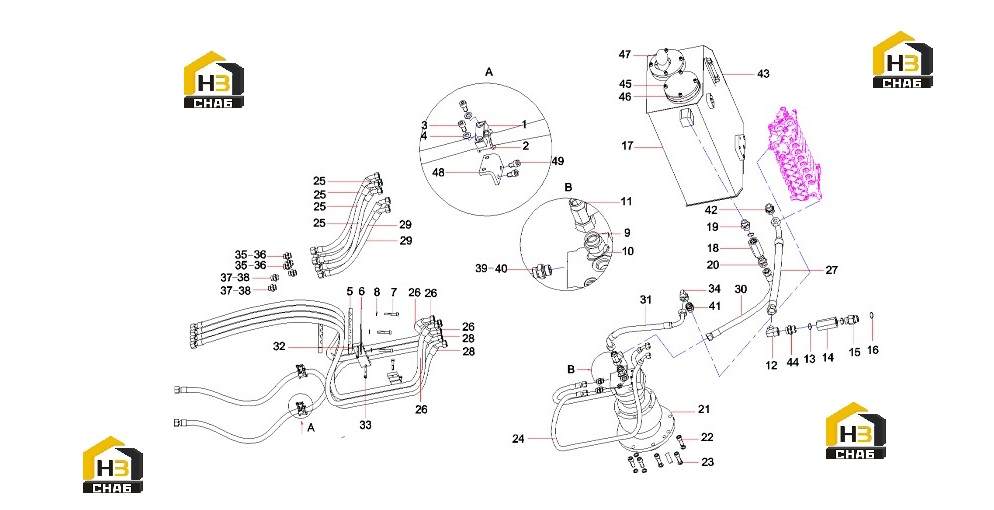

Трубопровод гидравлической системы (часть1) 13061026

← Защита рвд 13431769 Трубопровод гидравлической системы (часть2) 13061026 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:25

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:14

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:21

Наименование:Reducer GP

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000514

Комплект:8

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103006476

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103005734

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:60028445

Комплект:4

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:B230103001587

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose,rubber

Каталожный номер:B230103005609

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103006472

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pipe, rubber

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:31

Наименование:Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:32

Наименование:Clamp, pipe

Каталожный номер:10209832

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:24002398

Комплект:6

Примечание:

№ на схеме:34

Наименование:Elbow

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:A820205002378

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:39

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:41

Наименование:Connector

Каталожный номер:B210780001047

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hydraulic Fuel Tank sponge

Каталожный номер:13429032

Комплект:1

Примечание:

№ на схеме:44

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:47

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:48

Наименование:pipeline bearer SY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:49

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:
