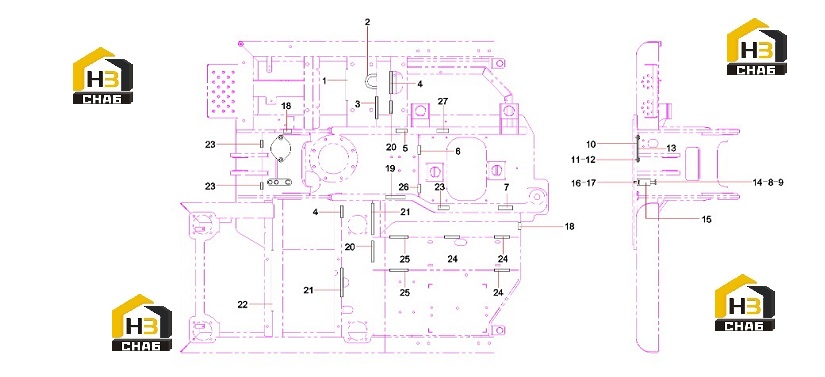

Защита рвд 13431769

← Поручень с зеркалом заднего вида 13430600 Трубопровод гидравлической системы (часть1) 13061026 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sheath

Каталожный номер:11133748

Комплект:1

Примечание:

№ на схеме:2

Наименование:Protective sleeve SY75C9I3H.1-1

Каталожный номер:13817411

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sheath

Каталожный номер:11133751

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheath

Каталожный номер:11133736

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sheath

Каталожный номер:11133784

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sheath

Каталожный номер:11133774

Комплект:1

Примечание:

№ на схеме:7

Наименование:Protective sleeveSY75CAI3H.1-6

Каталожный номер:13036183

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16x90GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, retaining

Каталожный номер:A820101343538

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14x30GB5783 10.9

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:

№ на схеме:18

Наименование:Protective sleeveSY75CAI3H.1-5

Каталожный номер:13036178

Комплект:2

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11133779

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sheath

Каталожный номер:11133760

Комплект:2

Примечание:

№ на схеме:21

Наименование:Sheath

Каталожный номер:11133754

Комплект:2

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:11133761

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sheath

Каталожный номер:12158298

Комплект:3

Примечание:

№ на схеме:24

Наименование:Protective sleeve SY75C9I3H.1-2

Каталожный номер:13817420

Комплект:3

Примечание:

№ на схеме:25

Наименование:Protective sleeve SY75C9I3H.1-3

Каталожный номер:13817422

Комплект:2

Примечание:

№ на схеме:26

Наименование:Protective sleeve SY75C9I3H.1-5

Каталожный номер:13817427

Комплект:1

Примечание:

№ на схеме:27

Наименование:Protective sleeve SY75C9I3H.1-4

Каталожный номер:13817425

Комплект:1

Примечание:
