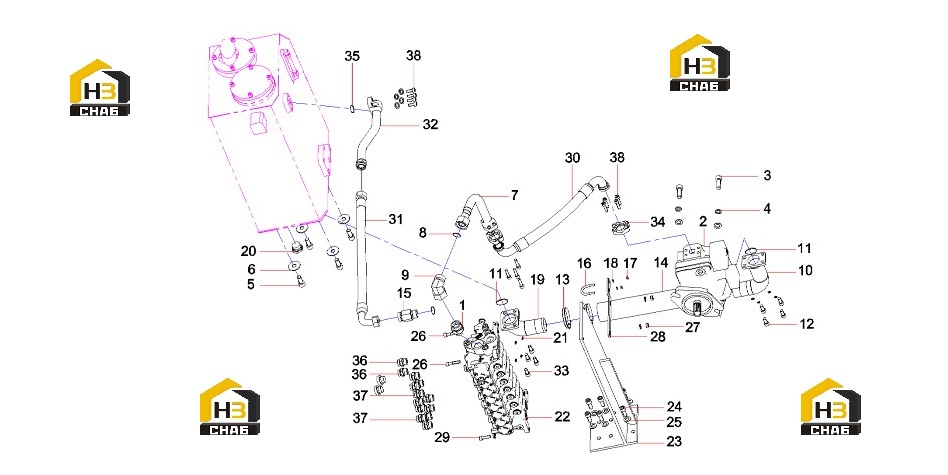

Трубопровод гидравлической системы (часть2) 13061026

← Трубопровод гидравлической системы (часть1) 13061026 Бак гидравлический 12158635 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pump, plunger

Каталожный номер:60154165

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pipe, oil inlet

Каталожный номер:10849262

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000031

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil suction tubeSY75C9I3H.1.2-4

Каталожный номер:13037592

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:13

Наименование:Hoop

Каталожный номер:A210855000013

Комплект:4

Примечание:

№ на схеме:14

Наименование:hose, suctionSY75C9I3H.1.2-2

Каталожный номер:13037532

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:16

Наименование:U-clamp

Каталожный номер:10849258

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:19

Наименование:Oil tubeSY75C9I3H.1.2-3

Каталожный номер:13037650

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:B210780001397

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:22

Наименование:Valve, main control

Каталожный номер:60015195

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, main valve

Каталожный номер:10470642

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000261

Комплект:6

Примечание:

№ на схеме:25

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:6

Примечание:

№ на схеме:26

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plate, supporting

Каталожный номер:10849259

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210204000215

Комплект:5

Примечание:

№ на схеме:30

Наименование:rubber hose

Каталожный номер:60231654

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103008510

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe, oil return

Каталожный номер:A810201024807

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:34

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector, pipe

Каталожный номер:B210780000824

Комплект:2

Примечание:

№ на схеме:37

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:12

Примечание:

№ на схеме:38

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:
