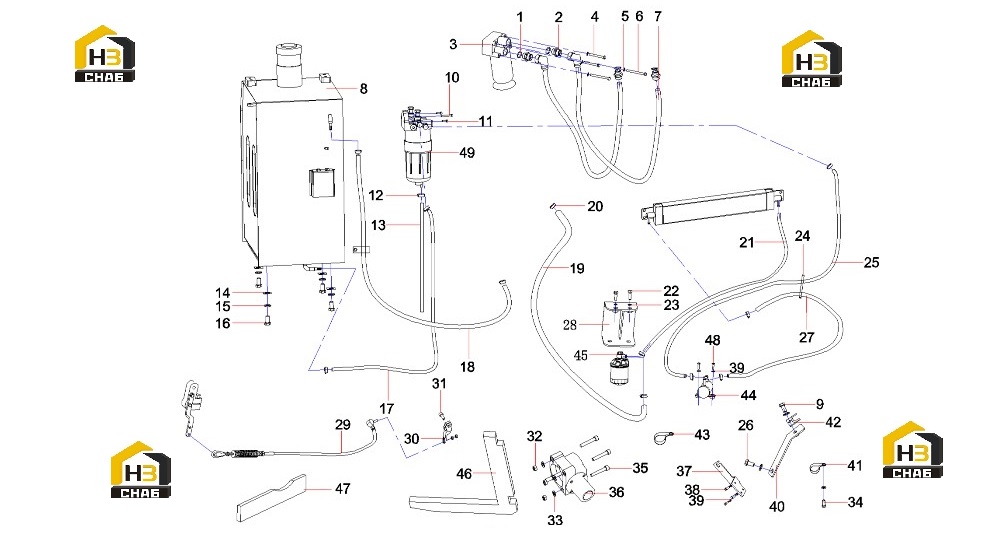

Система топливная 13063372

← Система охлаждения 13063334 Бак топливный 10866074 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:3

Наименование:Filter,oil

Каталожный номер:60068849

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A229900001700

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rubber Hose

Каталожный номер:60026399

Комплект:2

Примечание:

№ на схеме:8

Наименование:Tank GP, fuel

Каталожный номер:10866074

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:10

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:17

Наименование:Oil inlet tube of primary

Каталожный номер:12339509

Комплект:1

Примечание:

№ на схеме:18

Наименование:fuel return pipe SY75C9I3H.1.3.5

Каталожный номер:13747524

Комплект:1

Примечание:

№ на схеме:19

Наименование:fuel cooler inlet pipe

Каталожный номер:13229967

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:12

Примечание:

№ на схеме:21

Наименование:Oil inlet tube of engine

Каталожный номер:13659584

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000637

Комплект:15

Примечание:

№ на схеме:24

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:2

Примечание:

№ на схеме:25

Наименование:fuel plastic tube SY135C9I2K.1.3.5

Каталожный номер:12830893

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:13

Примечание:

№ на схеме:27

Наименование:Hose, fuel return

Каталожный номер:A820606030880

Комплект:1

Примечание:

№ на схеме:28

Наименование:installation frame

Каталожный номер:13429928

Комплект:1

Примечание:

№ на схеме:29

Наименование:throttle guy assembly

Каталожный номер:60231324

Комплект:1

Примечание:

№ на схеме:30

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:A210307000036

Комплект:3

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:24000512

Комплект:3

Примечание:

№ на схеме:34

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:36

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:37

Наименование:Flexible shaft fixed plate

Каталожный номер:13026911

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:3

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:60060564

Комплект:5

Примечание:

№ на схеме:40

Наименование:fixed frame of flexible shaft

Каталожный номер:13027697

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:5

Примечание:

№ на схеме:42

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:43

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:44

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:45

Наименование:Filter,diesel

Каталожный номер:60068848

Комплект:1

Примечание:

№ на схеме:46

Наименование:Sponge, sealing

Каталожный номер:12605188

Комплект:1

Примечание:

№ на схеме:47

Наименование:Sponge, sealing

Каталожный номер:12605190

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:49

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:
