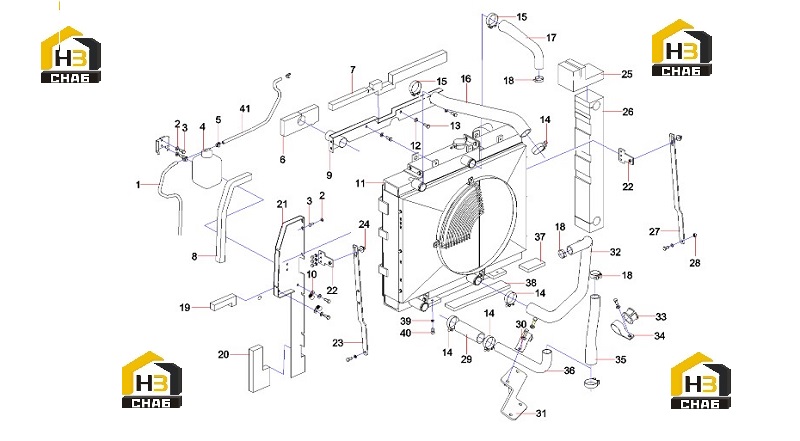

Система охлаждения 13063334

← Фильтр воздушный b222100000599 Система топливная 13063372 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:9

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000633

Комплект:9

Примечание:

№ на схеме:4

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:6

Наименование:sponge SY75C9I3H.1.3.3-18

Каталожный номер:13218177

Комплект:1

Примечание:

№ на схеме:7

Наименование:sealing sponge SY75C9I3H.1.3.3

Каталожный номер:13048021

Комплект:1

Примечание:

№ на схеме:8

Наименование:rear sealing sponge

Каталожный номер:13217749

Комплект:1

Примечание:

№ на схеме:9

Наименование:Upper Wind insulation board

Каталожный номер:13048926

Комплект:1

Примечание:

№ на схеме:10

Наименование:Wire clip

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:11

Наименование:raditor

Каталожный номер:60233822

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:24000637

Комплект:13

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:15

Наименование:Anchor ear, T-type

Каталожный номер:60021999

Комплект:6

Примечание:

№ на схеме:16

Наименование:inter-cooler intake pipe

Каталожный номер:13626042

Комплект:1

Примечание:

№ на схеме:17

Наименование:water tank upper water pipe

Каталожный номер:13429783

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hoop

Каталожный номер:A210855000010

Комплект:3

Примечание:

№ на схеме:19

Наименование:sponge SY75C9I3H.1.3.3-16

Каталожный номер:13217813

Комплект:1

Примечание:

№ на схеме:20

Наименование:right seal sponge SY75C9I3H.1.3.3

Каталожный номер:13218447

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rear sealing board assembly

Каталожный номер:13048932

Комплект:1

Примечание:

№ на схеме:22

Наименование:pull rod supportSY75CAI3H.1.3.3.4

Каталожный номер:13028930

Комплект:2

Примечание:

№ на схеме:23

Наименование:pull rod of radiator

Каталожный номер:13048020

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:3

Примечание:

№ на схеме:25

Наименование:upper sealing sponge

Каталожный номер:13046041

Комплект:1

Примечание:

№ на схеме:26

Наименование:sealing sponge SY75C9I3H.1.3.3

Каталожный номер:13046005

Комплект:1

Примечание:

№ на схеме:27

Наименование:pull rod of radiator

Каталожный номер:13626043

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:29

Наименование:connecting rubber hose

Каталожный номер:13046819

Комплект:1

Примечание:

№ на схеме:30

Наименование:bracket SY75C9I3H.1.3.3-22

Каталожный номер:13626547

Комплект:1

Примечание:

№ на схеме:31

Наименование:bracket SY75C9I3H.1.3.3.4

Каталожный номер:13623912

Комплект:1

Примечание:

№ на схеме:32

Наименование:lower pipe of radiator

Каталожный номер:13046818

Комплект:1

Примечание:

№ на схеме:33

Наименование:clampSY55C3K2R.1.3.3-5

Каталожный номер:12844230

Комплект:1

Примечание:

№ на схеме:34

Наименование:protective sleeveSY55C3K2R.1.3.3

Каталожный номер:12930576

Комплект:1

Примечание:

№ на схеме:35

Наименование:air intake rubber

Каталожный номер:13032010

Комплект:1

Примечание:

№ на схеме:36

Наименование:bending pipe SY75CAI3H.1.3.3.11

Каталожный номер:13041324

Комплект:1

Примечание:

№ на схеме:37

Наименование:sealing sponge SY75C9I3H.1.3.3

Каталожный номер:13429199

Комплект:2

Примечание:

№ на схеме:38

Наименование:sealing sponge SY75CAI3H.1.3.3

Каталожный номер:13027663

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:41

Наименование:Linking air pipe

Каталожный номер:13106224

Комплект:1

Примечание:
