Бак топливный 10866074

← Система топливная 13063372 Фильтр топливный 60064763 →

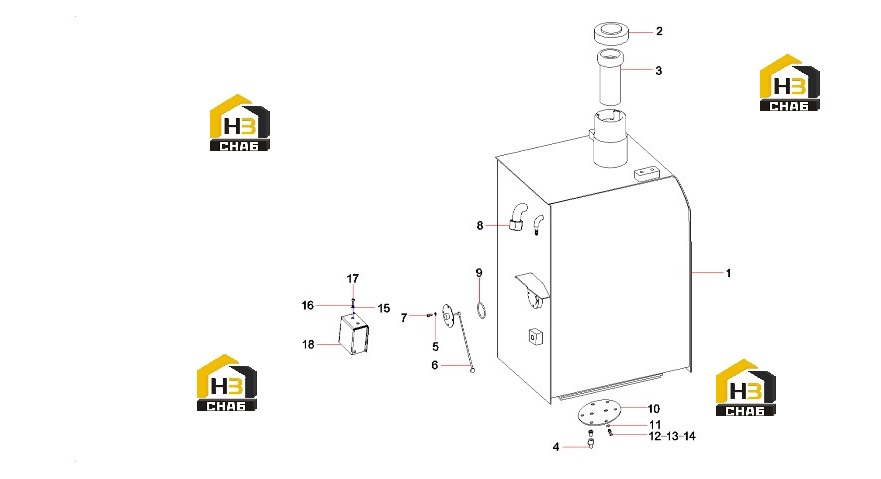

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank, fuel

Каталожный номер:10864996

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, lock, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:3

Наименование:Strainer AS, fuel (float gauge)

Каталожный номер:B222100000201

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve

Каталожный номер:A229900000882

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:6

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:10210082

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000457

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover, bottom

Каталожный номер:11166671

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A210609000352

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shield

Каталожный номер:11098409

Комплект:1

Примечание:
