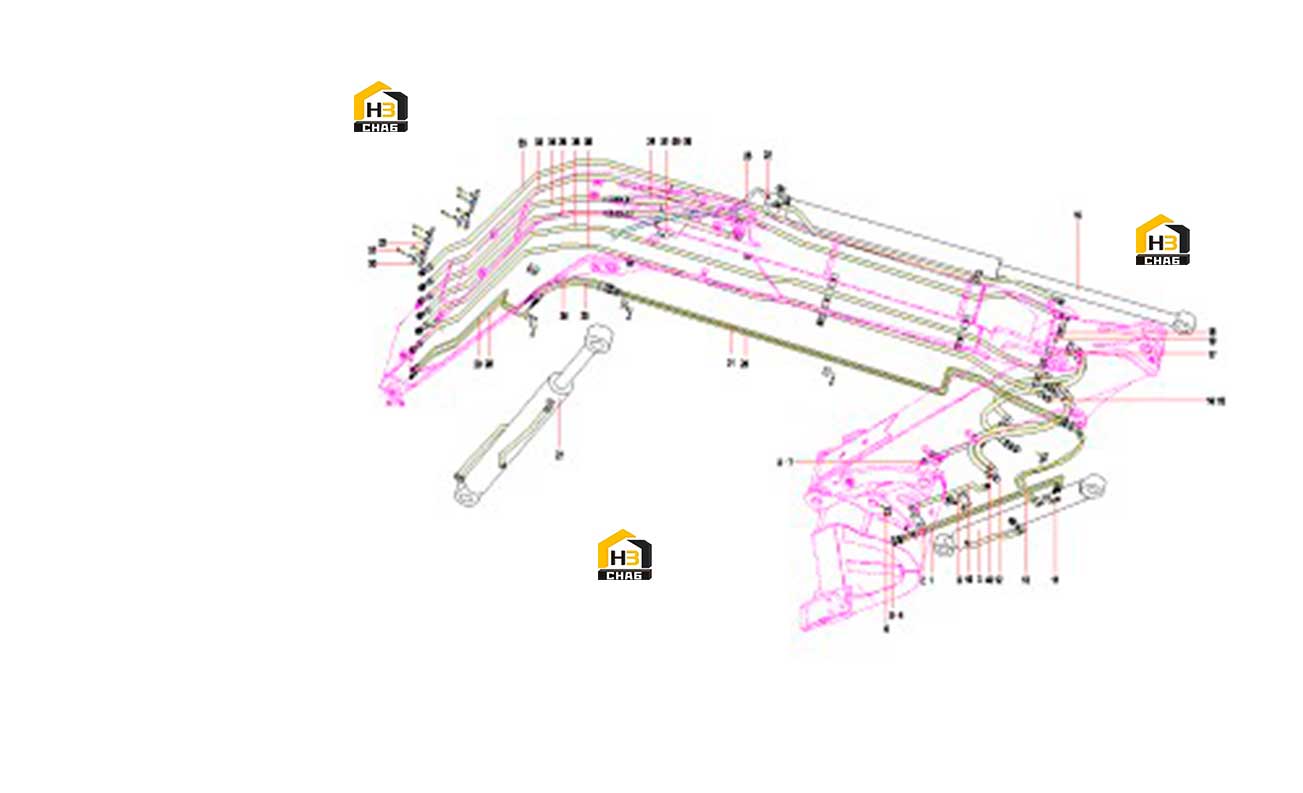

Трубопровод стрелы sy75c9i4r.3.2 13312076

← Крепления стрелы и гидроцилиндров (часть 3) sy75c9i4r.3 13312289 Цилиндр ковша 60199324 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel pipe SY75C9I4R.3.2.6

Каталожный номер:13320921

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel pipe SY75C9I4R.3.2.5

Каталожный номер:13320917

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder, bucket

Каталожный номер:60199324

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug, counterbore

Каталожный номер:B210780000903

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:B210780000191

Комплект:2

Примечание:

№ на схеме:6

Наименование:clamp

Каталожный номер:13909131

Комплект:3

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:B210780000882

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:B210334000004

Комплект:2

Примечание:

№ на схеме:9

Наименование:clamp

Каталожный номер:13909104

Комплект:4

Примечание:

№ на схеме:10

Наименование:Tube AS

Каталожный номер:11444603

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:60215118

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose,rubber

Каталожный номер:23001644

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205002385

Комплект:18

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:18

Примечание:

№ на схеме:16

Наименование:Cylinder, arm

Каталожный номер:60199326

Комплект:1

Примечание:

№ на схеме:17

Наименование:Upper tube clamp

Каталожный номер:12085732

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt M10x45GB5783 10.9

Каталожный номер:A210111000120

Комплект:18

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:20

Наименование:Steel pipe SY75C9I4R.3.2.3

Каталожный номер:13320839

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel pipe SY75C9I4R.3.2.4

Каталожный номер:13320910

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000858

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103003046

Комплект:1

Примечание:

№ на схеме:24

Наименование:rubber hose

Каталожный номер:60157614

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rubber Hose

Каталожный номер:60263613

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose,rubber

Каталожный номер:60115045

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cylinder, boom

Каталожный номер:60199325

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steel pipe SY75C9I4R.3.2.2

Каталожный номер:13321218

Комплект:1

Примечание:

№ на схеме:29

Наименование:Steel pipe SY75C9I4R.3.2.1

Каталожный номер:13321202

Комплект:1

Примечание:

№ на схеме:30

Наименование:clamp

Каталожный номер:13909124

Комплект:9

Примечание:

№ на схеме:31

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:4

Примечание:

№ на схеме:32

Наименование:Upper tube clampSY75C3.3.2-2A

Каталожный номер:12085733

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pipe GP, steel

Каталожный номер:11605369

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pipe GP, steel

Каталожный номер:10549477

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe GP, steel

Каталожный номер:10549478

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pipe GP, steel

Каталожный номер:11605371

Комплект:2

Примечание:

№ на схеме:37

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M8x12GB70.1

Каталожный номер:A210204000145

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000017

Комплект:1

Примечание:

№ на схеме:40

Наименование:rubber hose

Каталожный номер:60215117

Комплект:2

Примечание:
