Крепления стрелы и гидроцилиндров (часть 3) sy75c9i4r.3 13312289

← Крепления стрелы и гидроцилиндров (часть 2) sy75c9i4r.3 13312289 Трубопровод стрелы sy75c9i4r.3.2 13312076 →

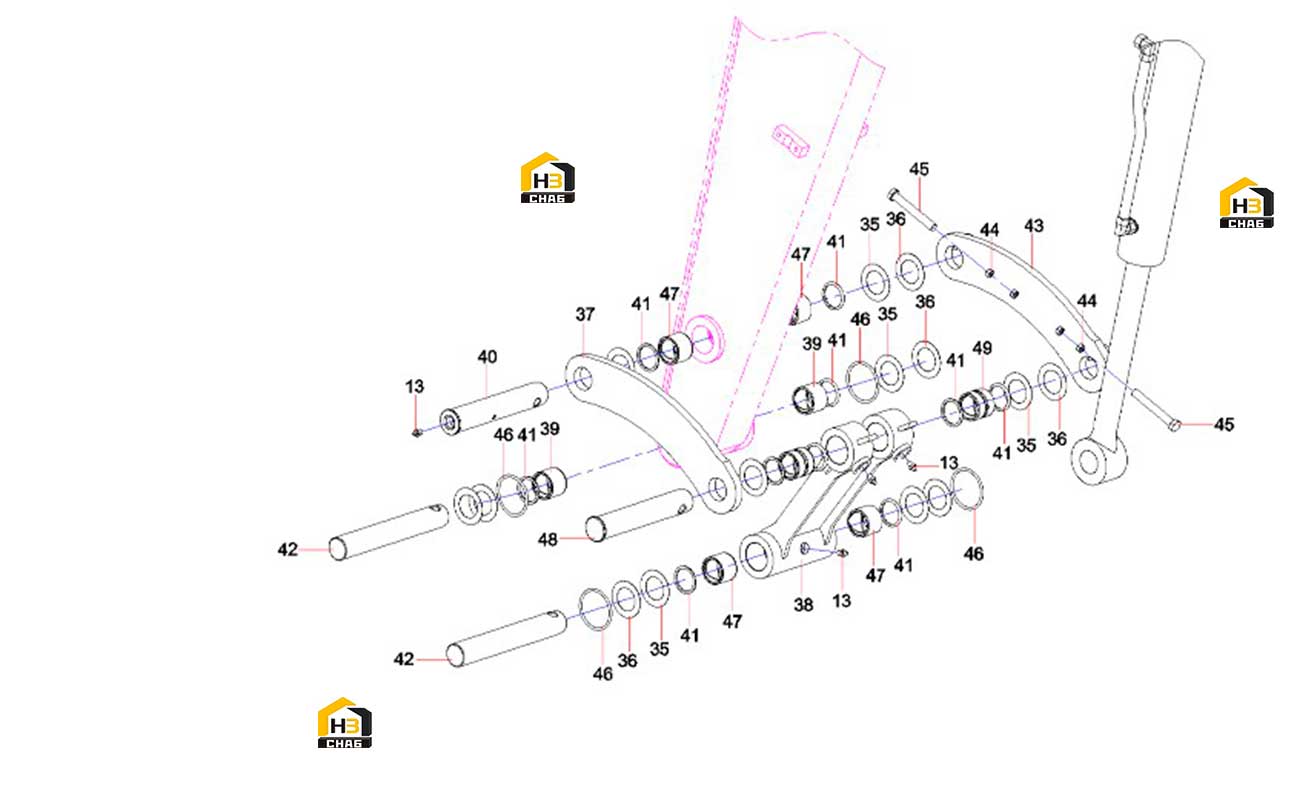

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:13

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:7

Примечание:

№ на схеме:35

Наименование:Shim

Каталожный номер:A820102010783

Комплект:11

Примечание:

№ на схеме:36

Наименование:Shim

Каталожный номер:A820102010784

Комплект:11

Примечание:

№ на схеме:37

Наименование:Rocker, right

Каталожный номер:A810312090020

Комплект:1

Примечание:

№ на схеме:38

Наименование:Rod, connecting

Каталожный номер:A810312100032

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shaft Sleeve SY75.3-1A

Каталожный номер:13370484

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pin roll

Каталожный номер:A820301021346

Комплект:1

Примечание:

№ на схеме:41

Наименование:DLI dust ring

Каталожный номер:B230101001119

Комплект:10

Примечание:

№ на схеме:42

Наименование:Pin roll

Каталожный номер:A820301021349

Комплект:2

Примечание:

№ на схеме:43

Наименование:Rocker, left

Каталожный номер:A810312090019

Комплект:1

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000028

Комплект:10

Примечание:

№ на схеме:45

Наименование:Bolt M16x110GB5782

Каталожный номер:A210110000034

Комплект:4

Примечание:

№ на схеме:46

Наименование:O-ring

Каталожный номер:A880802010064

Комплект:2

Примечание:

№ на схеме:47

Наименование:Sleeve, shaft

Каталожный номер:A820202005320

Комплект:4

Примечание:

№ на схеме:48

Наименование:Pin roll

Каталожный номер:A820301021347

Комплект:1

Примечание:

№ на схеме:49

Наименование:Sleeve, shaft

Каталожный номер:A820202005321

Комплект:2

Примечание:
