Крепления стрелы и гидроцилиндров (часть 2) sy75c9i4r.3 13312289

Крепления стрелы и гидроцилиндров (часть 2) sy75c9i4r.3 13312289

← Крепления стрелы и гидроцилиндров (часть 1) sy75c9i4r.3 13312289 Крепления стрелы и гидроцилиндров (часть 3) sy75c9i4r.3 13312289 →

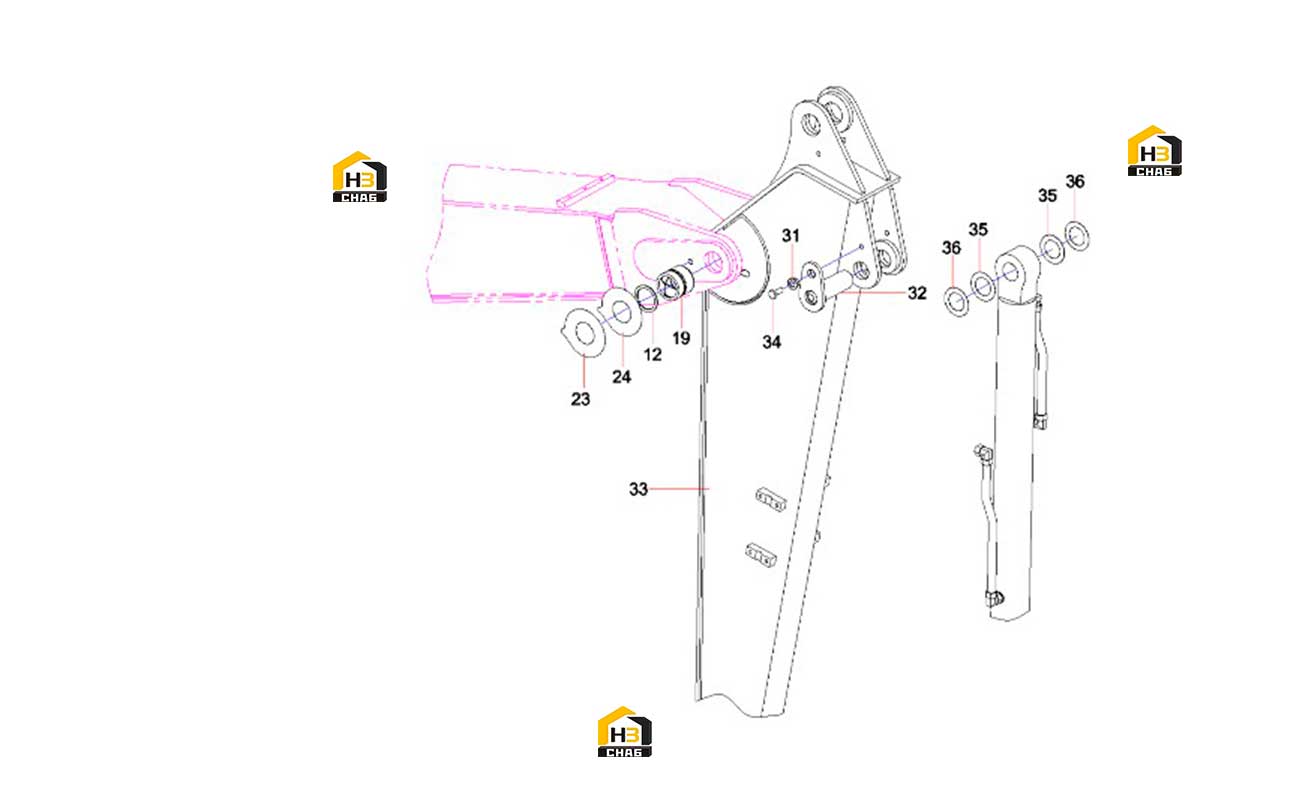

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:12
Наименование:DLI dust ring
Каталожный номер:B230101001118
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sleeve, shaft
Каталожный номер:A820202005319
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Shim
Каталожный номер:A820102010779
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Shim
Каталожный номер:A820102010780
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Sleeve
Каталожный номер:A820202004035
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Roll, pin
Каталожный номер:A810312110099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:arm SY75C9I4R.3.3
Каталожный номер:13311353
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Bolt M14x30GB5783 10.9
Каталожный номер:A210111000205
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Shim
Каталожный номер:A820102010783
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Shim
Каталожный номер:A820102010784
Комплект:11
Примечание:
