Цилиндр ковша 60199324

← Трубопровод стрелы sy75c9i4r.3.2 13312076 Цилиндр стрелы 60199326 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

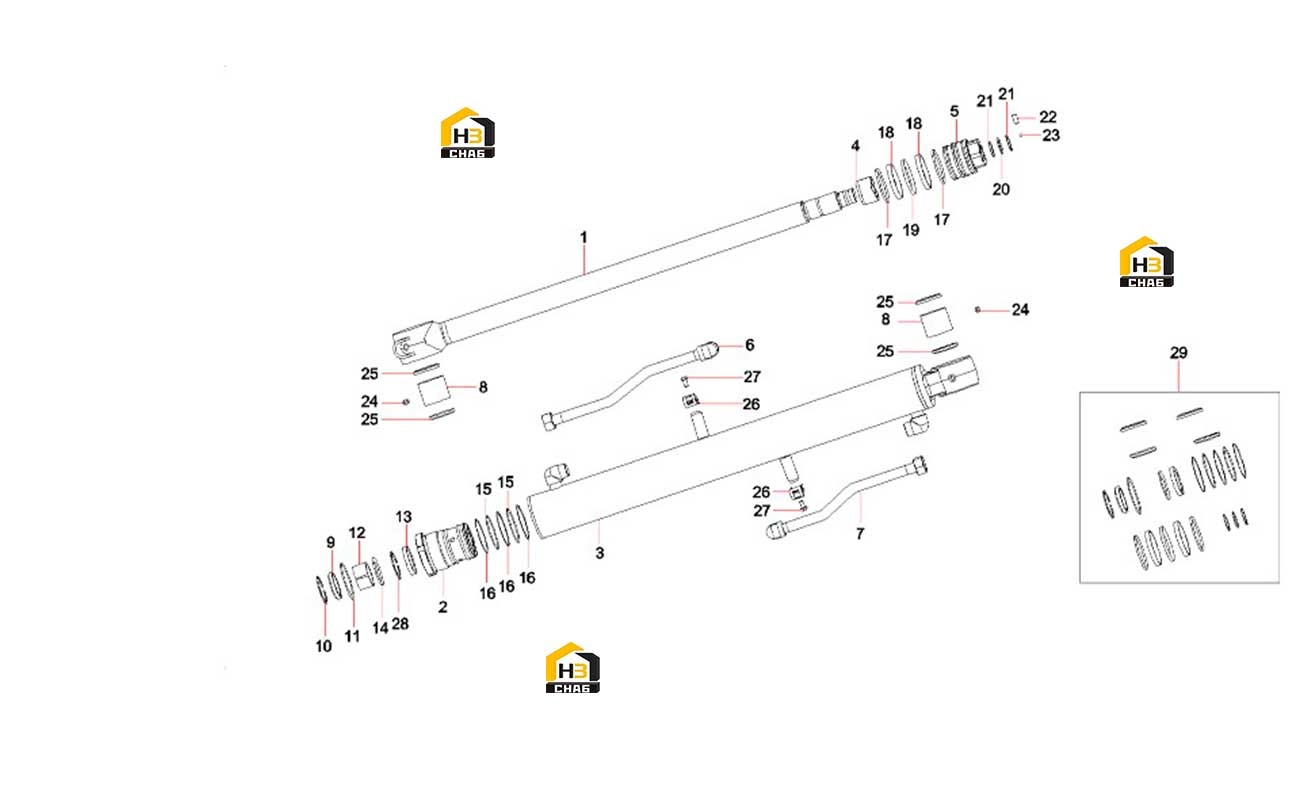

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60080497

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, guide

Каталожный номер:60208570

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60080456

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60080478

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60080494

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe AS, oil

Каталожный номер:60080534

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe AS, oil

Каталожный номер:60080536

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:60072314

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring,dust

Каталожный номер:A880808070034

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retaining

Каталожный номер:60080431

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 78.97x3.53AS568-235

Каталожный номер:B230101000709

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve, sliding

Каталожный номер:60080470

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal

Каталожный номер:60072116

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60080422

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 74.4x3.1JISB2401

Каталожный номер:A210608000089

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60080409

Комплект:3

Примечание:

№ на схеме:17

Наименование:Ring, contaminant

Каталожный номер:60080527

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, guide

Каталожный номер:60080419

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, seal

Каталожный номер:60080516

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000672

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, retaining

Каталожный номер:60080403

Комплект:2

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:24002788

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil cup

Каталожный номер:A210805000002

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring, dust

Каталожный номер:A880808070035

Комплект:4

Примечание:

№ на схеме:26

Наименование:Clamp

Каталожный номер:60080508

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210108000085

Комплект:2

Примечание:

№ на схеме:28

Наименование:Ring, retainer, switch

Каталожный номер:60208578

Комплект:1

Примечание:

№ на схеме:29

Наименование:Repair kit, cylinder, bucket

Каталожный номер:60208556

Комплект:1

Примечание:
