Трубопровод гидравлической системы (часть 3) sy75c9i2h.1b.2 12651491

← Трубопровод гидравлической системы (часть 2) sy75c9i2h.1b.2 12651491 Насос гидравлический b220301000569 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

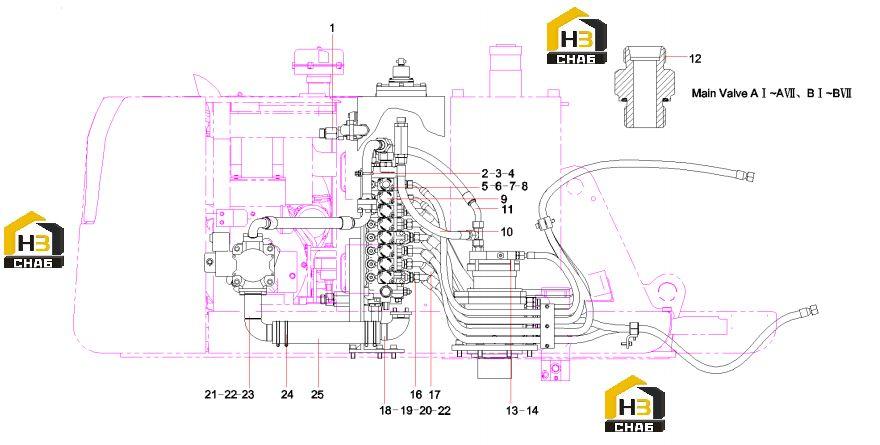

№ на схеме:1

Наименование:Connector

Каталожный номер:10620906

Комплект:1

Примечание:

№ на схеме:2

Наименование:U-clamp

Каталожный номер:10849258

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve, main control

Каталожный номер:60015195

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket, main valve

Каталожный номер:10470642

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000261

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60238781

Комплект:6

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103008189

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe, rubber

Каталожный номер:B230103002483

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:60021771

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:14

Примечание:

№ на схеме:13

Наименование:Reducer GP

Каталожный номер:60015194

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:16

Наименование:Hose,rubber

Каталожный номер:B230103005609

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103006472

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pipe, oil suction

Каталожный номер:10869813

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:21

Наименование:Tube, oil suction

Каталожный номер:10869811

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:24

Наименование:Hoop

Каталожный номер:A210855000013

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose, oil suction

Каталожный номер:11200009

Комплект:1

Примечание:
