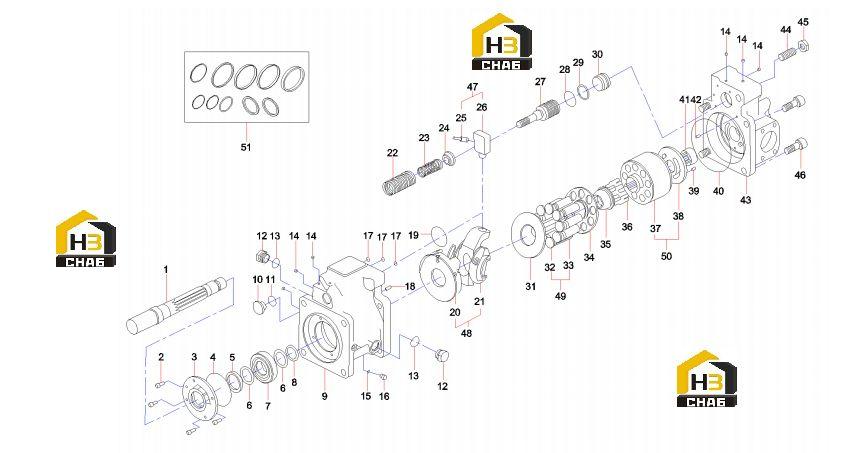

Насос гидравлический b220301000569

← Трубопровод гидравлической системы (часть 3) sy75c9i2h.1b.2 12651491 Бак гидравлический 12158635 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sprocket

Каталожный номер:60082168

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw, socket head

Каталожный номер:60038565

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cover, oil seal

Каталожный номер:60082188

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60082183

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal, oil

Каталожный номер:60038865

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer, bearing

Каталожный номер:60038677

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing, ball, cylindrical

Каталожный номер:60038136

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, snap

Каталожный номер:60037945

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pump body

Каталожный номер:60082146

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug, oil

Каталожный номер:60082176

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60038725

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, oil

Каталожный номер:60082177

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60082185

Комплект:2

Примечание:

№ на схеме:14

Наименование:Setscrew

Каталожный номер:60008728

Комплект:6

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60082184

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, oil

Каталожный номер:60082178

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60038727

Комплект:3

Примечание:

№ на схеме:18

Наименование:Pin, supporting platform

Каталожный номер:60082179

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60082182

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, swash

Каталожный номер:60082174

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, incline

Каталожный номер:60082166

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring, outer

Каталожный номер:60082172

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring, inner

Каталожный номер:60082163

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seat, spring

Каталожный номер:60082152

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin, feedback

Каталожный номер:60082157

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pin, incline

Каталожный номер:60082167

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plunger, servo

Каталожный номер:60082170

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal, O-ring

Каталожный номер:60038708

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, retaining

Каталожный номер:60038279

Комплект:1

Примечание:

№ на схеме:30

Наименование:Post, bumping

Каталожный номер:60082141

Комплект:1

Примечание:

№ на схеме:31

Наименование:Disc, slipper

Каталожный номер:60038379

Комплект:1

Примечание:

№ на схеме:32

Наименование:Slipper

Каталожный номер:60082144

Комплект:9

Примечание:

№ на схеме:33

Наименование:Plunger

Каталожный номер:60082180

Комплект:9

Примечание:

№ на схеме:34

Наименование:Plate, pressure

Каталожный номер:60082175

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sleeve, spherical

Каталожный номер:60038585

Комплект:1

Примечание:

№ на схеме:36

Наименование:Spring, backward

Каталожный номер:60038383

Комплект:9

Примечание:

№ на схеме:37

Наименование:Cylinder block

Каталожный номер:60082158

Комплект:1

Примечание:

№ на схеме:38

Наименование:Tray, oil distribution

Каталожный номер:60082165

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pin, oil distribution tray

Каталожный номер:60038579

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring

Каталожный номер:60082181

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bearing, needle

Каталожный номер:60038124

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cover, oil distribution

Каталожный номер:60082145

Комплект:1

Примечание:

№ на схеме:44

Наименование:Screw, adjusting

Каталожный номер:60082155

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut, hex

Каталожный номер:60038452

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw

Каталожный номер:60082160

Комплект:4

Примечание:

№ на схеме:47

Наименование:Pin GP, incline

Каталожный номер:60084848

Комплект:1

Примечание:

№ на схеме:48

Наименование:Swash plate GP

Каталожный номер:60084851

Комплект:1

Примечание:

№ на схеме:49

Наименование:Plunger GP

Каталожный номер:60084853

Комплект:9

Примечание:

№ на схеме:50

Наименование:Block AS, cylinder

Каталожный номер:60084845

Комплект:1

Примечание:

№ на схеме:51

Наименование:Repair kit,pump,main

Каталожный номер:60042329

Комплект:1

Примечание:
