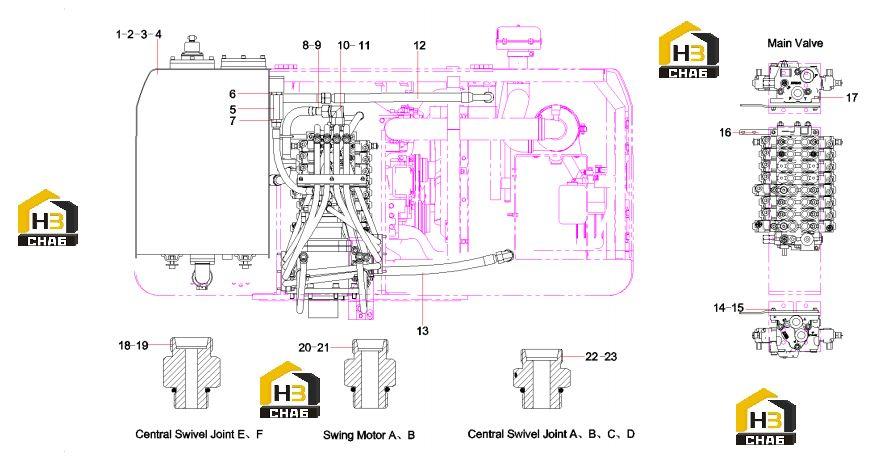

Трубопровод гидравлической системы (часть 2) sy75c9i2h.1b.2 12651491

← Трубопровод гидравлической системы (часть 1) sy75c9i2h.1b.2 12651491 Трубопровод гидравлической системы (часть 3) sy75c9i2h.1b.2 12651491 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:4

Наименование:Sponge, hydraulic tank

Каталожный номер:12157657

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe, oil inlet

Каталожный номер:10849262

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000031

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:21003832

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103001587

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M10x50GB70.1 10.9

Каталожный номер:A210204000356

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate, supporting

Каталожный номер:10849259

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:5

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205002378

Комплект:2

Примечание:

№ на схеме:19

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:
