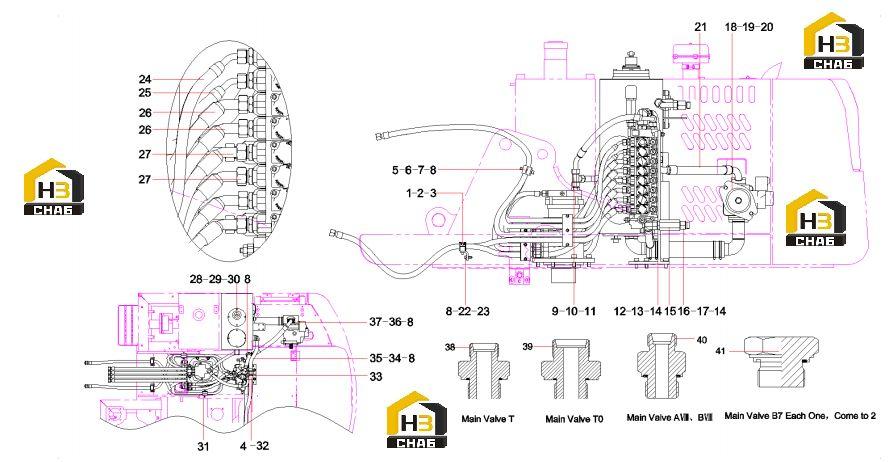

Трубопровод гидравлической системы (часть 1) sy75c9i2h.1b.2 12651491

← Противовес 11297791 Трубопровод гидравлической системы (часть 2) sy75c9i2h.1b.2 12651491 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:29

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:15

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pump, plunger

Каталожный номер:B220301000569

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:10

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:60021352

Комплект:1

Примечание:

№ на схеме:22

Наименование:pipeline bearer SY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103006476

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103004548

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103005734

Комплект:4

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60028445

Комплект:4

Примечание:

№ на схеме:28

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:31

Наименование:Clamp, pipe

Каталожный номер:10209832

Комплект:4

Примечание:

№ на схеме:32

Наименование:Connector, pipe

Каталожный номер:B210780000907

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe, oil return

Каталожный номер:A810201024807

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:36

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:37

Наименование:Bolt M10x35GB5783 10.9

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:B210780001047

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector, pipe

Каталожный номер:B210780000824

Комплект:2

Примечание:

№ на схеме:41

Наименование:Plug

Каталожный номер:B210780001397

Комплект:1

Примечание:
