Защита рвд sy75c3i3r(us).1 13213392

← Устройство поворотное кабины sy75c3i3r(us).1 13213392 Комплектующие управления гидравлической системы sy75c3i3r(us).1 13208616 →

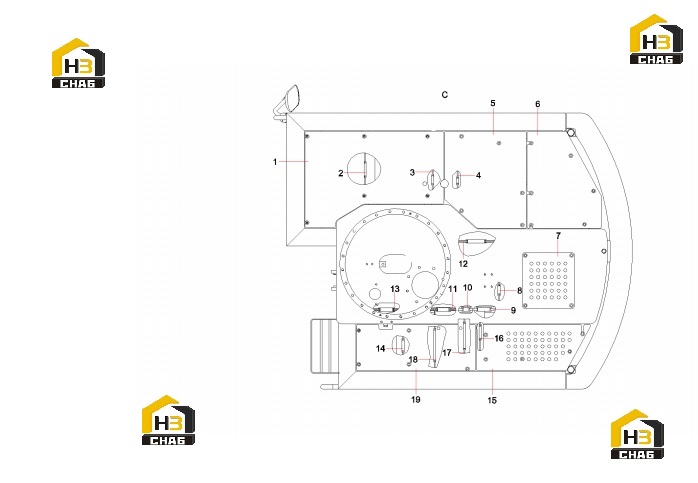

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate

Каталожный номер:A820101343405

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheath

Каталожный номер:11133761

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sheath

Каталожный номер:11133754

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sheath

Каталожный номер:11133760

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:11442469

Комплект:1

Примечание:

№ на схеме:6

Наименование:Coverplate

Каталожный номер:11350156

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:11424978

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sheath

Каталожный номер:11133774

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sheath

Каталожный номер:11133784

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sheath

Каталожный номер:11133788

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sheath

Каталожный номер:11133798

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheath

Каталожный номер:11133779

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sheath

Каталожный номер:11133805

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sheath

Каталожный номер:11133736

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:11350117

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sheath

Каталожный номер:11133753

Комплект:6

Примечание:

№ на схеме:17

Наименование:Sheath

Каталожный номер:11133751

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sheath

Каталожный номер:11133748

Комплект:2

Примечание:

№ на схеме:19

Наименование:Coverplate, lower, front rear

Каталожный номер:10838945

Комплект:1

Примечание:
