Комплектующие управления гидравлической системы sy75c3i3r(us).1 13208616

← Защита рвд sy75c3i3r(us).1 13213392 Трубопровод гидравлической системы sy75c3i3r(us).1 13208616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

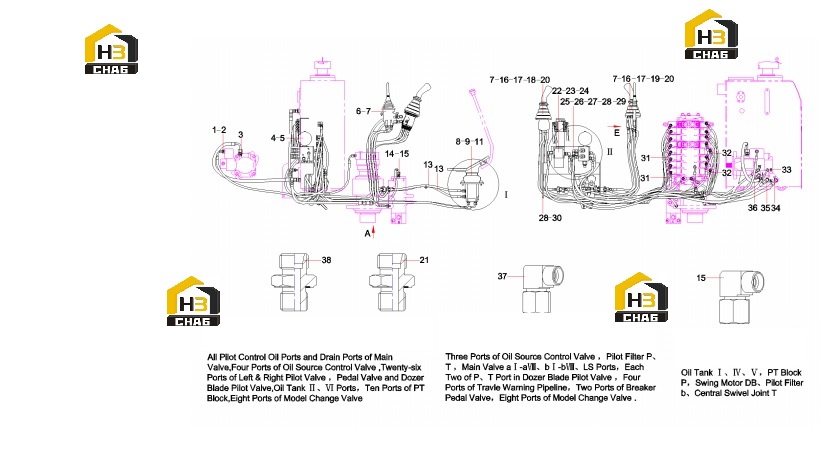

№ на схеме:1

Наименование:Connector

Каталожный номер:10223366

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103003777

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000041

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve,pressure reducing

Каталожный номер:60046293

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:10

Примечание:

№ на схеме:8

Наименование:Pilot-control Valve

Каталожный номер:60227366

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M10x20 GB70.1

Каталожный номер:A210204000196

Комплект:8

Примечание:

№ на схеме:11

Наименование:Block, cushion

Каталожный номер:10171205

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103001947

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:60197249

Комплект:1

Примечание:

№ на схеме:15

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:7

Примечание:

№ на схеме:16

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:17

Наименование:Handle Guard SY215C9C3KL.1.4.1

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:18

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:18

Примечание:

№ на схеме:22

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bracket, mounting, pilot

Каталожный номер:11447491

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate, transition

Каталожный номер:11158637

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x45 GB5783 10.9

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:28

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:B230103000907

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103004707

Комплект:3

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:21021668

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:60154318

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, rubber

Каталожный номер:B230103000583

Комплект:1

Примечание:

№ на схеме:37

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:48

Примечание:

№ на схеме:38

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:48

Примечание:
