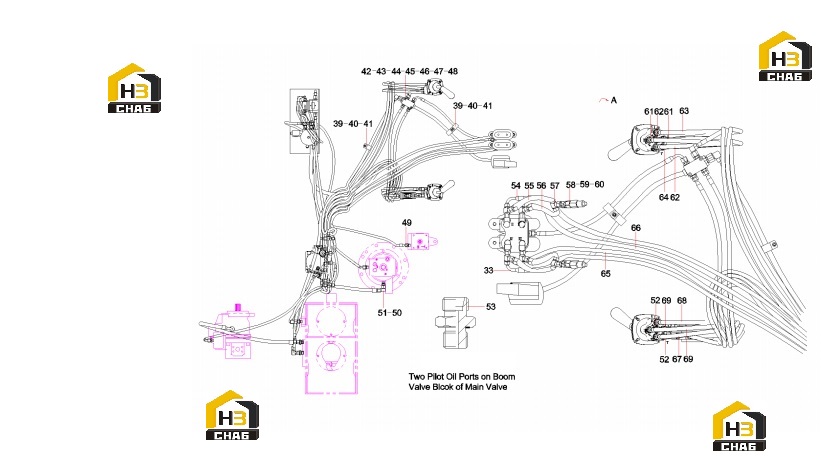

Трубопровод гидравлической системы sy75c3i3r(us).1 13208616

← Комплектующие управления гидравлической системы sy75c3i3r(us).1 13208616 Соединения в трубопроводе гидравлической системы sy75c3i3r(us).1 13208616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103004707

Комплект:3

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:40

Наименование:Screw M8x16 GB70.1

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:41

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:60060564

Комплект:16

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:24000512

Комплект:12

Примечание:

№ на схеме:44

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:45

Наименование:Flange

Каталожный номер:A820601990304

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M6x16 GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:47

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw M8x70 GB70.1

Каталожный номер:A210204000151

Комплект:3

Примечание:

№ на схеме:49

Наименование:Joint, pipe

Каталожный номер:60051497

Комплект:1

Примечание:

№ на схеме:50

Наименование:O-ring 13.8x2.4 JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:51

Наименование:Connector

Каталожный номер:A820205002389

Комплект:3

Примечание:

№ на схеме:52

Наименование:Hose

Каталожный номер:B230103000983

Комплект:4

Примечание:

№ на схеме:53

Наименование:Throttling Joint

Каталожный номер:60189297

Комплект:2

Примечание:

№ на схеме:54

Наименование:Hose

Каталожный номер:B230103000895

Комплект:1

Примечание:

№ на схеме:55

Наименование:Hose

Каталожный номер:B230103002657

Комплект:2

Примечание:

№ на схеме:56

Наименование:Hose, rubber

Каталожный номер:21053908

Комплект:2

Примечание:

№ на схеме:57

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:58

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:59

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:

№ на схеме:60

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:3

Примечание:

№ на схеме:61

Наименование:Hose

Каталожный номер:B230103002569

Комплект:2

Примечание:

№ на схеме:62

Наименование:Hose, rubber

Каталожный номер:B230103000984

Комплект:2

Примечание:

№ на схеме:63

Наименование:Hose

Каталожный номер:B230103001358

Комплект:1

Примечание:

№ на схеме:64

Наименование:Hose

Каталожный номер:B230103008478

Комплект:1

Примечание:

№ на схеме:65

Наименование:Hose, rubber

Каталожный номер:B230103003547

Комплект:2

Примечание:

№ на схеме:66

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:67

Наименование:Hose

Каталожный номер:B230103000988

Комплект:4

Примечание:

№ на схеме:68

Наименование:Hose

Каталожный номер:B230103002264

Комплект:1

Примечание:

№ на схеме:69

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:2

Примечание:
