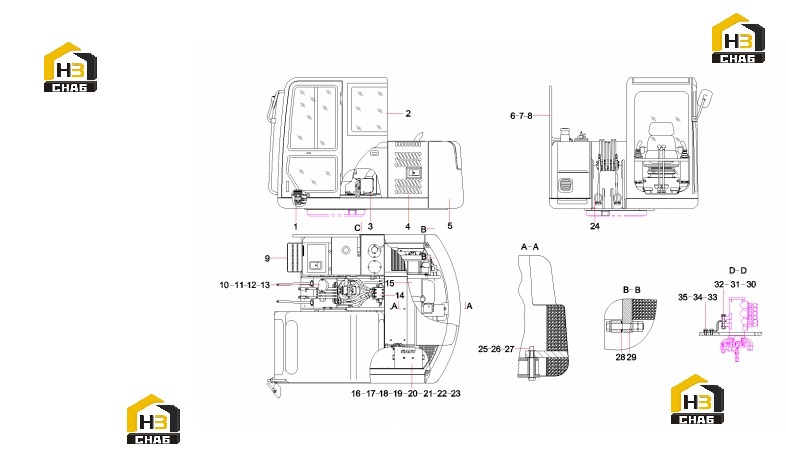

Устройство поворотное кабины sy75c3i3r(us).1 13213392

← Компоненты основные экскаватора 13128402 Защита рвд sy75c3i3r(us).1 13213392 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic pilot pipeline

Каталожный номер:13208616

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cab AS

Каталожный номер:11557282

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air conditioning system

Каталожный номер:11351313

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sheet metal AS

Каталожный номер:11345565

Комплект:1

Примечание:

№ на схеме:5

Наименование:Counterweight GP

Каталожный номер:11351503

Комплект:1

Примечание:

№ на схеме:6

Наименование:Handhold

Каталожный номер:10839097

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:5

Примечание:

№ на схеме:9

Наименование:Platform AS, swing

Каталожный номер:11349792

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:40

Примечание:

№ на схеме:13

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:40

Примечание:

№ на схеме:14

Наименование:Hydraulic main pipeline

Каталожный номер:13208676

Комплект:1

Примечание:

№ на схеме:15

Наименование:POWERTRAIN

Каталожный номер:13183616

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:17

Наименование:Cushion, battery

Каталожный номер:10839083

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate, pressure, battery

Каталожный номер:11587179

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cover, battery

Каталожный номер:11685533

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8x35 GB5783

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sheath

Каталожный номер:12158298

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210110000450

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 30 GB1230

Каталожный номер:A210444000003

Комплект:8

Примечание:

№ на схеме:27

Наименование:Nut M30 GB6170 10

Каталожный номер:A210307000009

Комплект:4

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:A820101327187

Комплект:10

Примечание:

№ на схеме:29

Наименование:Screw M30x170 (GB5782) 10.9

Каталожный номер:A210110000435

Комплект:2

Примечание:

№ на схеме:30

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:25

Примечание:

№ на схеме:32

Наименование:Bolt M16x90 GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:25

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:60238781

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt M14x30 GB5783 10.9

Каталожный номер:A210111000205

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plate, retaining

Каталожный номер:A820101343538

Комплект:1

Примечание:
