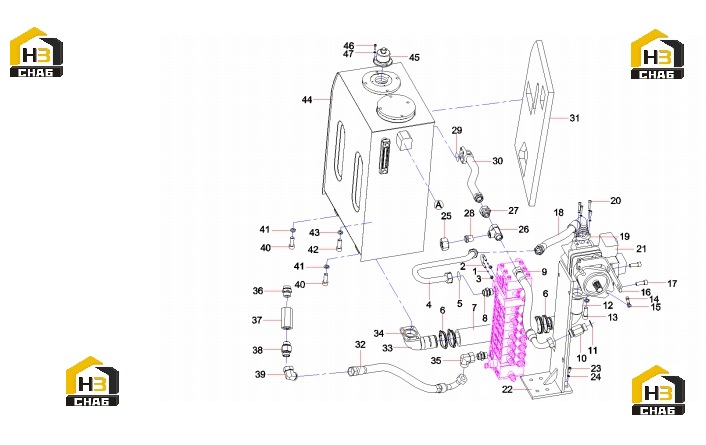

Бак гидравлический с комплектующими sy75c3i3r(us) 13208676

← Трубопровод гидравлической системы sy75c3i3r(us) 13208676 Трубопровод гидравлический sy75c3i3r(us) 13208676 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:2

Наименование:U-bolt

Каталожный номер:10179852

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M8 GB6170 10

Каталожный номер:A210307000055

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe, steel

Каталожный номер:A810201024808

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 20.8x2.4 JISB2401

Каталожный номер:B230101000439

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop

Каталожный номер:A210855000013

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hose, oil suction

Каталожный номер:11350631

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose,rubber

Каталожный номер:B230103002216

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002463

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 29.7x3.5 JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:12

Наименование:Tube, oil suction

Каталожный номер:10869811

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x25 GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M16x40 GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plate

Каталожный номер:10179850

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000343

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rubber hose

Каталожный номер:60210651

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:21

Наименование:Pump, plunger

Каталожный номер:B220301000389

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket, main valve

Каталожный номер:10240784

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000261

Комплект:6

Примечание:

№ на схеме:24

Наименование:Washer 14 GB93

Каталожный номер:24000612

Комплект:8

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:B210334000004

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adapter

Каталожный номер:B210780000907

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:B210780000882

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:30

Наименование:Oil Return Steel Pipe SY70.1.2.2A

Каталожный номер:12862020

Комплект:1

Примечание:

№ на схеме:31

Наименование:Sponge, hydraulic tank

Каталожный номер:12157657

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose, rubber

Каталожный номер:B230103006475

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pipe, oil suction

Каталожный номер:10869813

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring 59.4x3.1 JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:2

Примечание:

№ на схеме:40

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:24000514

Комплект:12

Примечание:

№ на схеме:42

Наименование:Screw M12x25 GB70.1

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:43

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:44

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:45

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:
