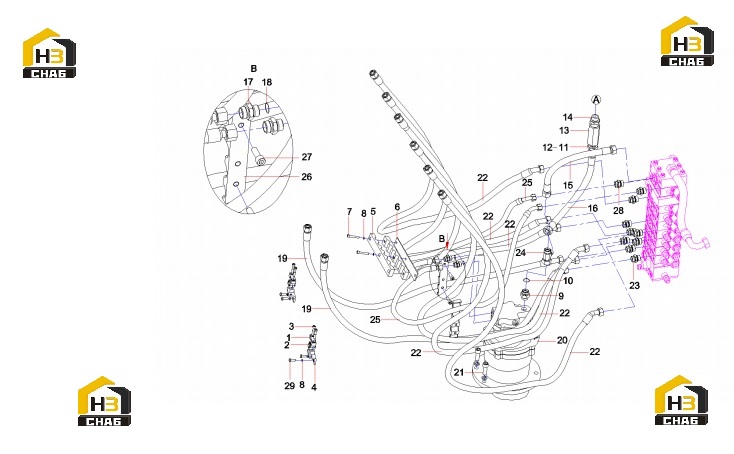

Трубопровод гидравлической системы sy75c3i3r(us) 13208676

← Противовес 11351503 Бак гидравлический с комплектующими sy75c3i3r(us) 13208676 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M10x55 GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pipeline bearer SY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:19

Примечание:

№ на схеме:9

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 23.7x3.5 JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 28.7x3.5 JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:13

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose,rubber

Каталожный номер:60101301

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, rubber

Каталожный номер:B230103002483

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring 17.8x2.4 JISB2401

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:60157615

Комплект:2

Примечание:

№ на схеме:20

Наименование:Reducer GP

Каталожный номер:60015194

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M16x45 GB70.1 10.9

Каталожный номер:A210204000232

Комплект:7

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:60157617

Комплект:6

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:14

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103006476

Комплект:2

Примечание:

№ на схеме:26

Наименование:Clamp, pipe

Каталожный номер:10209832

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000824

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:
