Трубопровод гидравлический sy75c3i3r(us) 13208676

Трубопровод гидравлический sy75c3i3r(us) 13208676

← Бак гидравлический с комплектующими sy75c3i3r(us) 13208676 Редуктор 60015194 →

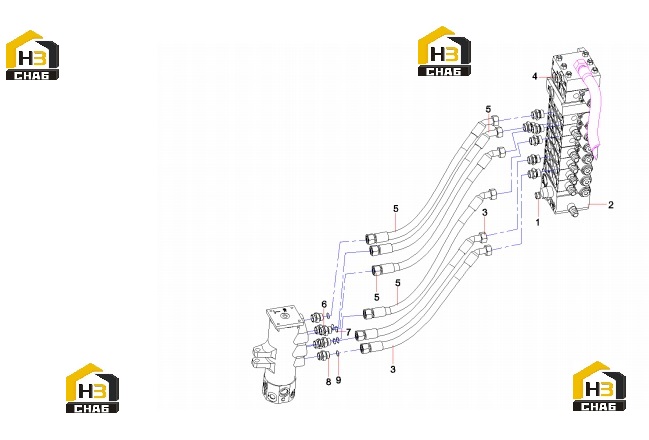

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug
Каталожный номер:B210780001397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Valve, main control
Каталожный номер:B220401000622
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103006472
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:B210780000421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:B230103005734
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:A820205002377
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:A230101000244
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:A820205002378
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring 16.7x3.5 JISB2401
Каталожный номер:A230101000243
Комплект:2
Примечание:
