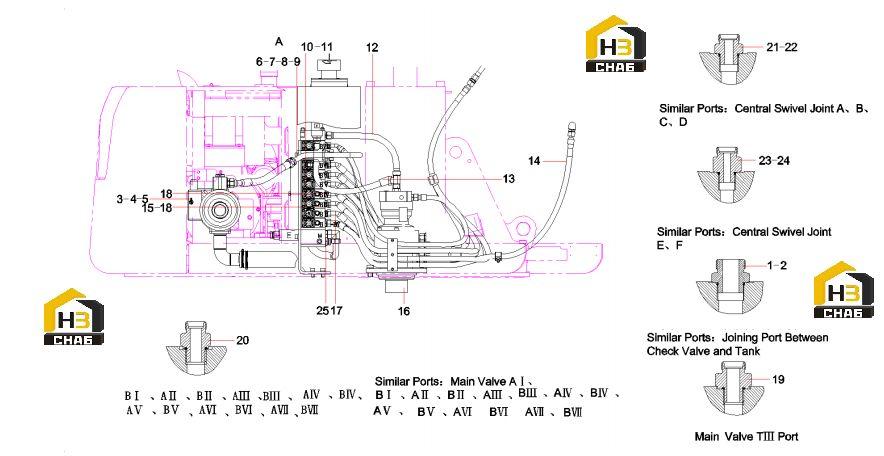

Трубопровод гидравлической системы (часть 2) 11351201

← Трубопровод гидравлической системы (часть 1) 11351201 Трубопровод гидравлической системы (часть 3) 11351201 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:5

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205002464

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pump, plunger

Каталожный номер:B220301000389

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve, main control

Каталожный номер:B220401000622

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket, main valve

Каталожный номер:10240784

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000261

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 14GB93

Каталожный номер:24000612

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pipe, steel

Каталожный номер:A810201024808

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 20.8x2.4JISB2401

Каталожный номер:B230101000439

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose,rubber

Каталожный номер:60101301

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe, rubber

Каталожный номер:B230103002483

Комплект:1

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60157615

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:7

Примечание:

№ на схеме:16

Наименование:Reducer GP

Каталожный номер:60015194

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103006472

Комплект:2

Примечание:

№ на схеме:18

Наименование:rubber hose

Каталожный номер:60157617

Комплект:6

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780000184

Комплект:14

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205002377

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205002378

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:B210780001005

Комплект:1

Примечание:
