Трубопровод гидравлической системы (часть 3) 11351201

Трубопровод гидравлической системы (часть 3) 11351201

← Трубопровод гидравлической системы (часть 2) 11351201 Бак гидравлический 12158635 →

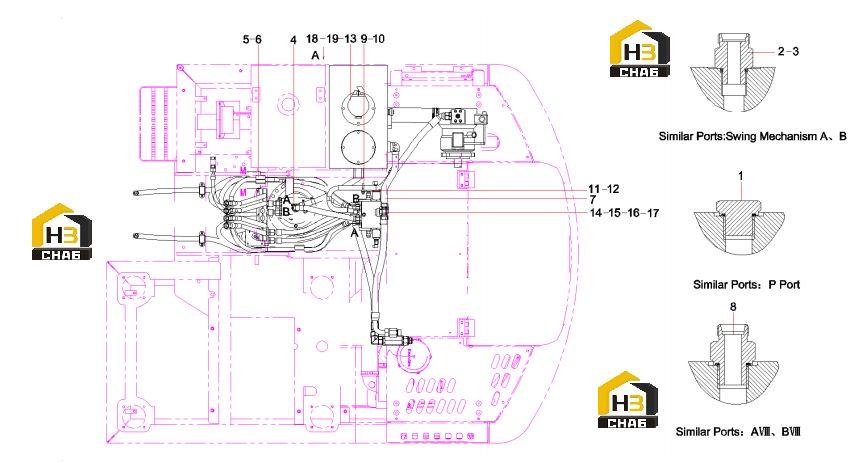

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug
Каталожный номер:B210780001397
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:A820205002535
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:B210780000018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp, pipe
Каталожный номер:10209832
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Oil Return Steel Pipe SY70.1.2.2A
Каталожный номер:12862020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, pipe
Каталожный номер:B210780000824
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:U-bolt
Каталожный номер:10179852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut M8GB6170 10
Каталожный номер:A210307000055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:10179850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000343
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:B210334000004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:21051021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, pipe
Каталожный номер:B210780000907
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:B210780000882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Valve, breather
Каталожный номер:60049793
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
