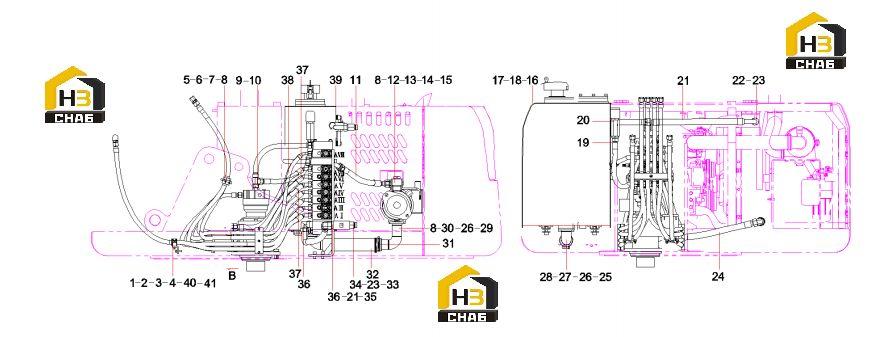

Трубопровод гидравлической системы (часть 1) 11351201

← Противовес 11351503 Трубопровод гидравлической системы (часть 2) 11351201 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:2

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M10x55GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:5

Наименование:Clip, hose

Каталожный номер:A820601040450

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, pressure

Каталожный номер:A820101357603

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000357

Комплект:3

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:19

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:11

Наименование:rubber hose

Каталожный номер:60210651

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000514

Комплект:12

Примечание:

№ на схеме:17

Наименование:Tank GP, hydraulic

Каталожный номер:12158635

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:20

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose,rubber

Каталожный номер:B230103002216

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002463

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103006475

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe, oil suction

Каталожный номер:10869813

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M16x1.5GB6185.2 10

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:29

Наименование:Tube, oil suction

Каталожный номер:10869811

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:31

Наименование:Hoop

Каталожный номер:A210855000013

Комплект:4

Примечание:

№ на схеме:32

Наименование:Hose, oil suction

Каталожный номер:11350631

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205002626

Комплект:1

Примечание:

№ на схеме:34

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:B230103005734

Комплект:4

Примечание:

№ на схеме:38

Наименование:Hose, rubber

Каталожный номер:B230103006476

Комплект:2

Примечание:

№ на схеме:39

Наименование:Sponge, hydraulic tank

Каталожный номер:12157657

Комплект:1

Примечание:

№ на схеме:40

Наименование:pipeline bearer SY75C3.1-9

Каталожный номер:12796771

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:4

Примечание:
