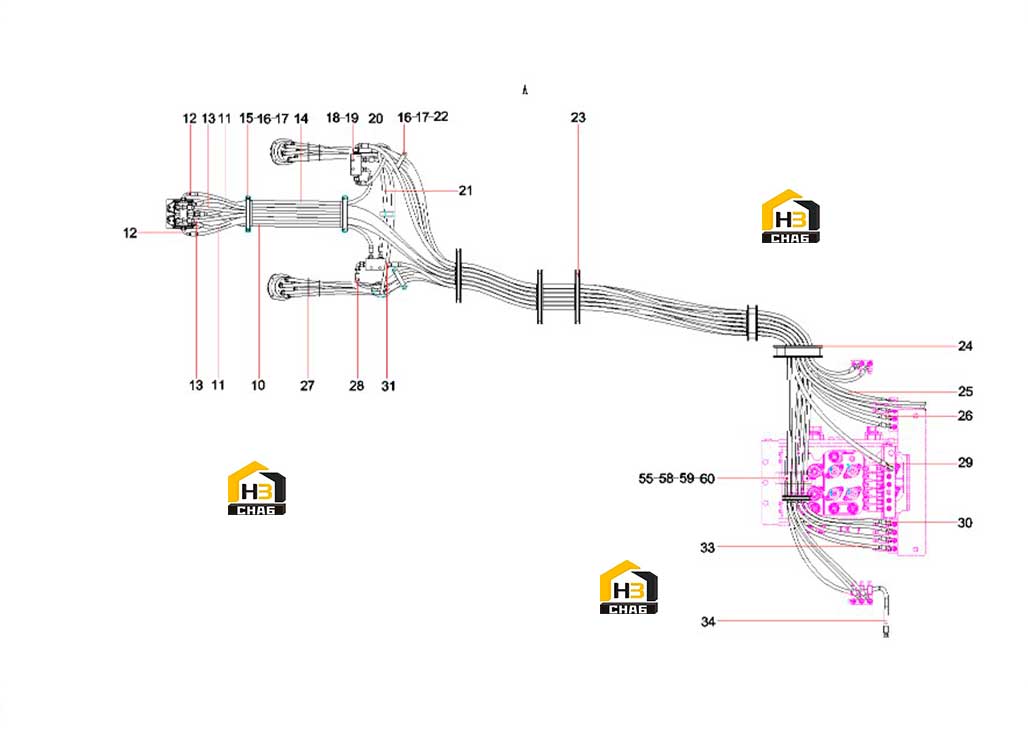

Трубопровод гидравлический управления (часть 2) 13764305

← Трубопровод гидравлический управления (часть 1) 13764305 Трубопровод гидравлический управления (часть 3) 13764305 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:B230103004288

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:21017536

Комплект:2

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:B230103002873

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rubber Hose

Каталожный номер:B230103006274

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:B230103001524

Комплект:1

Примечание:

№ на схеме:15

Наименование:pipe nip

Каталожный номер:A820101117104

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M8x12(GB5783)

Каталожный номер:A210111000348

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000511

Комплект:12

Примечание:8GB93

№ на схеме:18

Наименование:Block, PTSY200B.1.4.1-2

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hose Assembly

Каталожный номер:21027563

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rubber Hose

Каталожный номер:23001051

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:A820101117116

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rubber protective sleeve

Каталожный номер:11460341

Комплект:3

Примечание:

№ на схеме:24

Наименование:Protective sleeve

Каталожный номер:A820606030965

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rubber Hose

Каталожный номер:B230103002946

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber Hose

Каталожный номер:B230103002238

Комплект:3

Примечание:

№ на схеме:27

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:28

Наименование:Hose Assembly

Каталожный номер:B230103004127

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber Hose

Каталожный номер:60071502

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber Hose

Каталожный номер:B230103002943

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose Assembly

Каталожный номер:B230103003138

Комплект:1

Примечание:

№ на схеме:33

Наименование:rubber hose

Каталожный номер:60313115

Комплект:3

Примечание:

№ на схеме:34

Наименование:Rubber Hose

Каталожный номер:60134180

Комплект:1

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:24000633

Комплект:20

Примечание:8GB97.1

№ на схеме:58

Наименование:Protective Sleeve

Каталожный номер:13306937

Комплект:1

Примечание:

№ на схеме:59

Наименование:Right Pipe Clip

Каталожный номер:13306938

Комплект:1

Примечание:

№ на схеме:60

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:2

Примечание:M8x20GB5783 10.9
