Трубопровод гидравлический управления (часть 3) 13764305

← Трубопровод гидравлический управления (часть 2) 13764305 Клапан контрольно-регулирующий 60283709 →

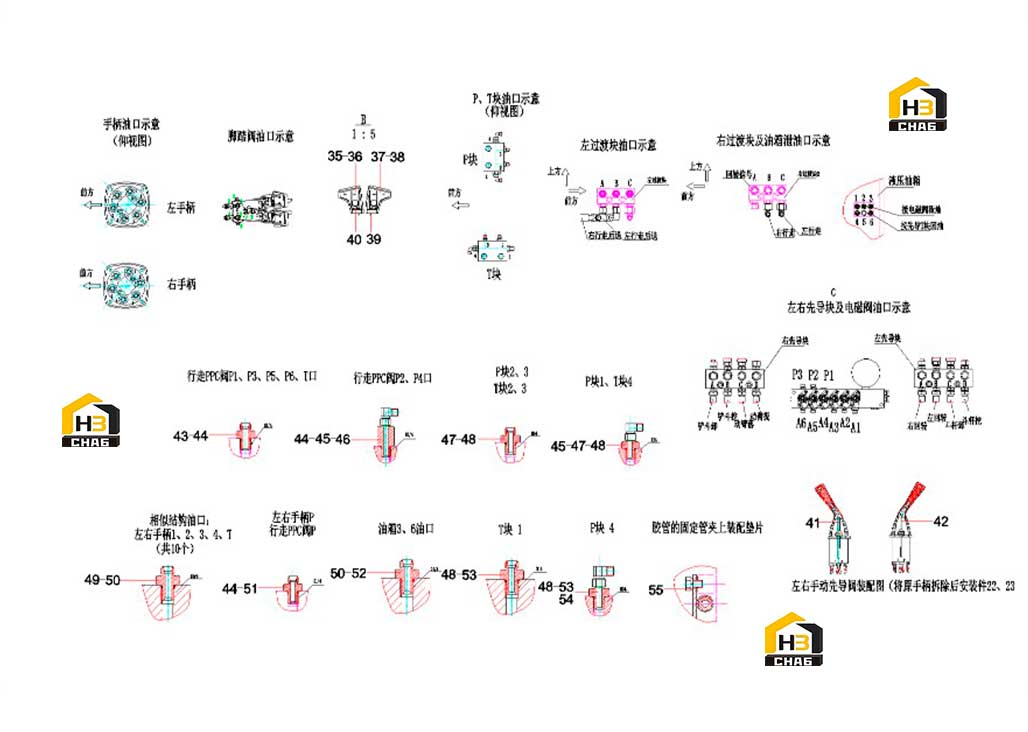

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:4

Примечание:M10x20GB5783 10.9

№ на схеме:2

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:10GB93

№ на схеме:3

Наименование:Pilot Valve

Каталожный номер:60283709

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pilot-control Valve

Каталожный номер:60210245

Комплект:2

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:35

Наименование:Right backup plate of pedal Asy.

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:36

Наименование:Left backup plate of pedal

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:37

Наименование:Backup sleeve of pedal

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:38

Наименование:Backup sleeve of pedal

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:M10x16GB70.1 10.9

№ на схеме:40

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:41

Наименование:Left handle Assy

Каталожный номер:11145459

Комплект:1

Примечание:

№ на схеме:42

Наименование:Right handle Assy

Каталожный номер:11145480

Комплект:1

Примечание:

№ на схеме:43

Наименование:G1/4-M16connector

Каталожный номер:A820205002445

Комплект:5

Примечание:

№ на схеме:44

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:45

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:46

Наименование:G1/4

Каталожный номер:13106800

Комплект:2

Примечание:

№ на схеме:47

Наименование:Fitting, Adapter

Каталожный номер:B210780000148

Комплект:6

Примечание:

№ на схеме:48

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:49

Наименование:G3/8-M16 adapto

Каталожный номер:11287446

Комплект:10

Примечание:

№ на схеме:50

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:12

Примечание:

№ на схеме:51

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:3

Примечание:

№ на схеме:52

Наименование:Connector

Каталожный номер:A820205000961

Комплект:2

Примечание:G3/8-M18

№ на схеме:53

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:54

Наименование:Fitting, elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:55

Наименование:Washer

Каталожный номер:24000633

Комплект:20

Примечание:8GB97.1
