Трубопровод гидравлический управления (часть 1) 13764305

Трубопровод гидравлический управления (часть 1) 13764305

← Трубопровод гидравлический управления экскаватором 13764547 Трубопровод гидравлический управления (часть 2) 13764305 →

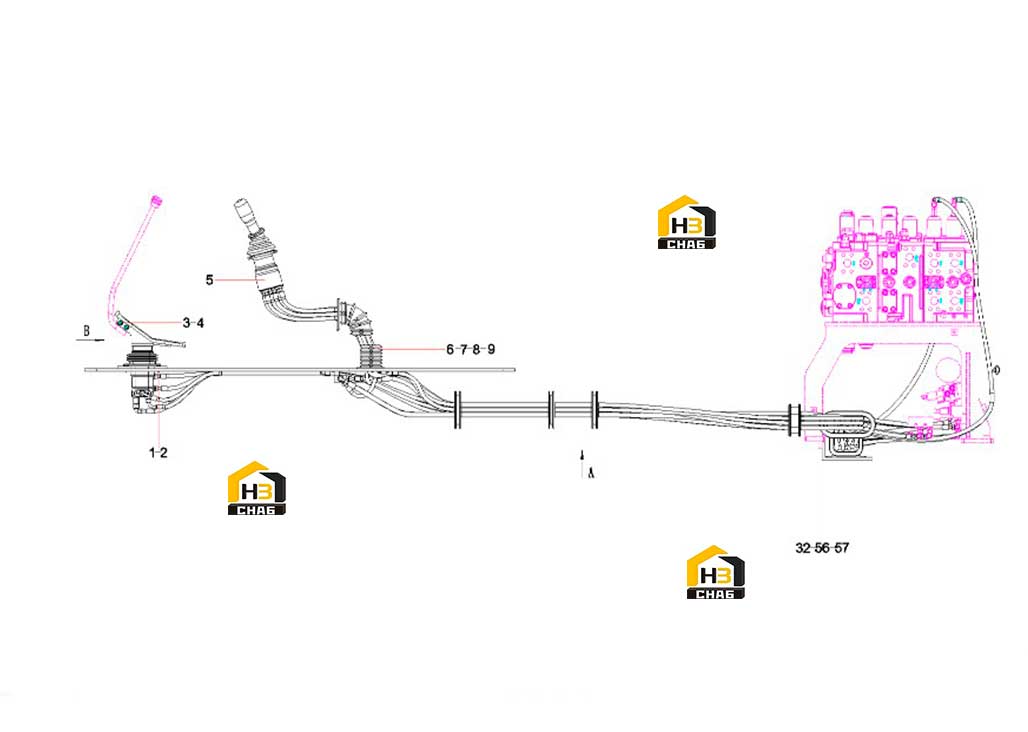

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:A210111000012
Комплект:4
Примечание:M10x20GB5783 10.9
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000512
Комплект:4
Примечание:10GB93
0 ₽
шт
№ на схеме:3
Наименование:Pilot Valve
Каталожный номер:60283709
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Block
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pilot-control Valve
Каталожный номер:60210245
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange
Каталожный номер:A820601990304
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bellows
Каталожный номер:A820601990336
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M6x12GB5783
Каталожный номер:A210111000078
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:60060564
Комплект:8
Примечание:6GB93
0 ₽
шт
№ на схеме:32
Наименование:bracket SY750C1I3KH.1.4.1-1
Каталожный номер:13742666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Bolt M10x30GB5783
Каталожный номер:A210111000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:Washer
Каталожный номер:24000637
Комплект:2
Примечание:10GB97.1
