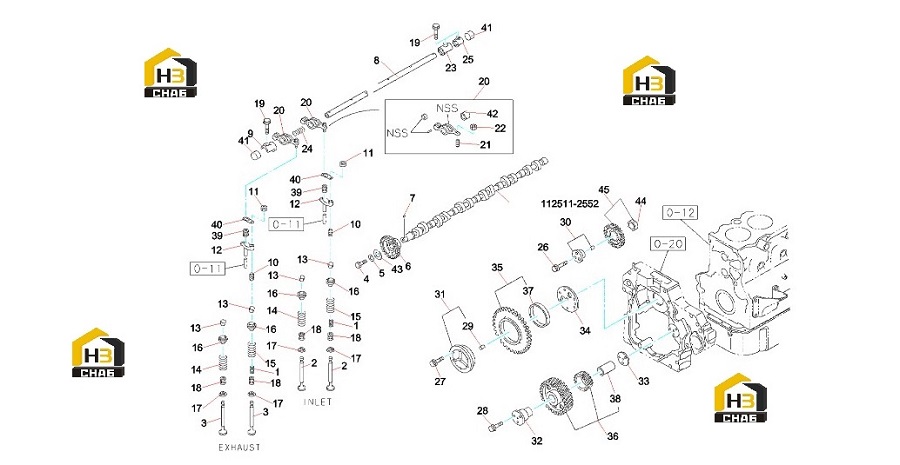

Вал распределительный и клапаны 60016650

← Поддон масляный и щуп 60016596 Вал коленчатый, поршневая группа и маховик 60016645 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring;vlv inl

Каталожный номер:60322774

Комплект:12

Примечание:

№ на схеме:2

Наименование:Intake gate

Каталожный номер:60016617

Комплект:12

Примечание:

№ на схеме:3

Наименование:Valve,drain

Каталожный номер:60016624

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004959

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004632

Комплект:1

Примечание:

№ на схеме:6

Наименование:Timing gear,cam shaft

Каталожный номер:60016589

Комплект:1

Примечание:

№ на схеме:7

Наименование:Key

Каталожный номер:B229900004340

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shaft,rocker arm

Каталожный номер:60016654

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket;rocker shaft,frt

Каталожный номер:60320275

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw;adj,bridge

Каталожный номер:60320276

Комплект:12

Примечание:

№ на схеме:11

Наименование:Nut;adj screw lk bridge

Каталожный номер:60320277

Комплект:12

Примечание:

№ на схеме:12

Наименование:Bridge

Каталожный номер:60320278

Комплект:12

Примечание:

№ на схеме:13

Наименование:Collar;split

Каталожный номер:60320279

Комплект:48

Примечание:

№ на схеме:14

Наименование:Spring; vlv

Каталожный номер:60322773

Комплект:12

Примечание:

№ на схеме:15

Наименование:Spring,valve,air

Каталожный номер:60016640

Комплект:12

Примечание:

№ на схеме:16

Наименование:Seat;spr

Каталожный номер:60320281

Комплект:24

Примечание:

№ на схеме:17

Наименование:Seat;spr

Каталожный номер:60320282

Комплект:24

Примечание:

№ на схеме:18

Наименование:Seal;vlv guide

Каталожный номер:60320283

Комплект:24

Примечание:

№ на схеме:19

Наименование:Bolt;brkt

Каталожный номер:60320284

Комплект:7

Примечание:

№ на схеме:20

Наименование:Arm,rocker

Каталожный номер:60016653

Комплект:12

Примечание:

№ на схеме:21

Наименование:Air valve adjustment screw

Каталожный номер:60016642

Комплект:12

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:60154087

Комплект:12

Примечание:

№ на схеме:23

Наименование:Seat,rocker arm

Каталожный номер:60016655

Комплект:5

Примечание:

№ на схеме:24

Наименование:Spring;rocker shaft

Каталожный номер:60320287

Комплект:6

Примечание:

№ на схеме:25

Наименование:Seat,rocker arm

Каталожный номер:60016657

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10×40

Каталожный номер:B229900004888

Комплект:3

Примечание:

№ на схеме:27

Наименование:Bolt;thrust collar(b)

Каталожный номер:60320289

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt;crankcase m12x114

Каталожный номер:60320252

Комплект:3

Примечание:

№ на схеме:29

Наименование:Dowel;shaft

Каталожный номер:60320290

Комплект:1

Примечание:

№ на схеме:30

Наименование:Shaft;idle gear(a)

Каталожный номер:60320291

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shaft;idle gear(b)

Каталожный номер:60320292

Комплект:1

Примечание:

№ на схеме:32

Наименование:Shaft;idle gear(c)

Каталожный номер:60322779

Комплект:1

Примечание:

№ на схеме:33

Наименование:Collar;thrust,idle gear(a)

Каталожный номер:60320294

Комплект:1

Примечание:

№ на схеме:34

Наименование:Collar;thrust,idle gear(b)

Каталожный номер:60320295

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gear;idle(a)

Каталожный номер:60320296

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gear asm; idle(c)

Каталожный номер:60322781

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bushing;idle gear(a)

Каталожный номер:60320298

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bushing;idle gear(c)

Каталожный номер:60322783

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cap;adj,screw

Каталожный номер:60320300

Комплект:12

Примечание:

№ на схеме:40

Наименование:Plate; cap

Каталожный номер:60320301

Комплект:12

Примечание:

№ на схеме:41

Наименование:Plug; rocker shaft end

Каталожный номер:60322772

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bushing; rocker arm

Каталожный номер:60322775

Комплект:12

Примечание:

№ на схеме:43

Наименование:Ring; friction

Каталожный номер:60322784

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bushing;idle gear(b)

Каталожный номер:60322782

Комплект:1

Примечание:

№ на схеме:45

Наименование:Gear asm; idle(b)

Каталожный номер:60322780

Комплект:1

Примечание:
