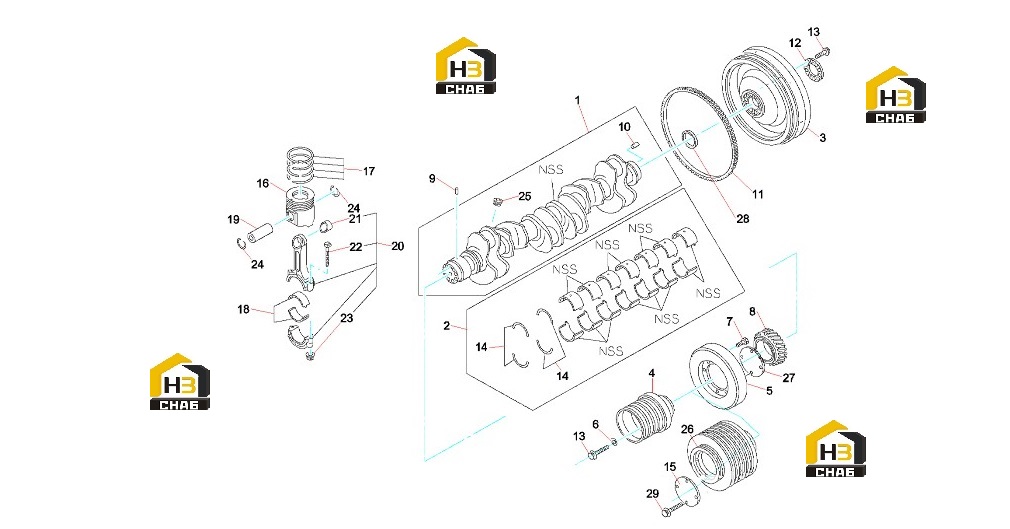

Вал коленчатый, поршневая группа и маховик 60016645

← Вал распределительный и клапаны 60016650 Корпус маховика и корпус газораспределительного механизма 60322796 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Upper crank shaft bush

Каталожный номер:60016646

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flywheel

Каталожный номер:60016599

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley;cr/shf

Каталожный номер:60320305

Комплект:1

Примечание:

№ на схеме:5

Наименование:Damper;cr/shf

Каталожный номер:60320306

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate;pulley

Каталожный номер:60320307

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt;damper

Каталожный номер:60320308

Комплект:8

Примечание:

№ на схеме:8

Наименование:Crankshaft gear

Каталожный номер:60016588

Комплект:1

Примечание:

№ на схеме:9

Наименование:Dowel

Каталожный номер:B229900005067

Комплект:1

Примечание:

№ на схеме:10

Наименование:Dowel

Каталожный номер:B229900005064

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear;ring

Каталожный номер:60320309

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer;flywheel

Каталожный номер:60320310

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt;flywheel

Каталожный номер:60320311

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer;thrust,cr/shf

Каталожный номер:60322792

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover; cr/shf pulley

Каталожный номер:60322795

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:60016609

Комплект:6

Примечание:

№ на схеме:17

Наименование:Group,ring,piston

Каталожный номер:60016610

Комплект:6

Примечание:

№ на схеме:18

Наименование:Upper connecting rod bush of

Каталожный номер:60016593

Комплект:6

Примечание:

№ на схеме:19

Наименование:Pin;piston

Каталожный номер:60320316

Комплект:6

Примечание:

№ на схеме:20

Наименование:Rod GP,connection

Каталожный номер:60016623

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bushing;conn rod

Каталожный номер:60322793

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bolt;conn rod

Каталожный номер:60320319

Комплект:12

Примечание:

№ на схеме:23

Наименование:Nut;conn rod

Каталожный номер:60320320

Комплект:12

Примечание:

№ на схеме:24

Наименование:Ring;snap,piston pin

Каталожный номер:60320321

Комплект:12

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:60322794

Комплект:6

Примечание:

№ на схеме:26

Наименование:Pulley;cr/shf

Каталожный номер:60322786

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer; damper

Каталожный номер:60322788

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring; wear,cr/shf

Каталожный номер:60322790

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:60007924

Комплект:4

Примечание:
