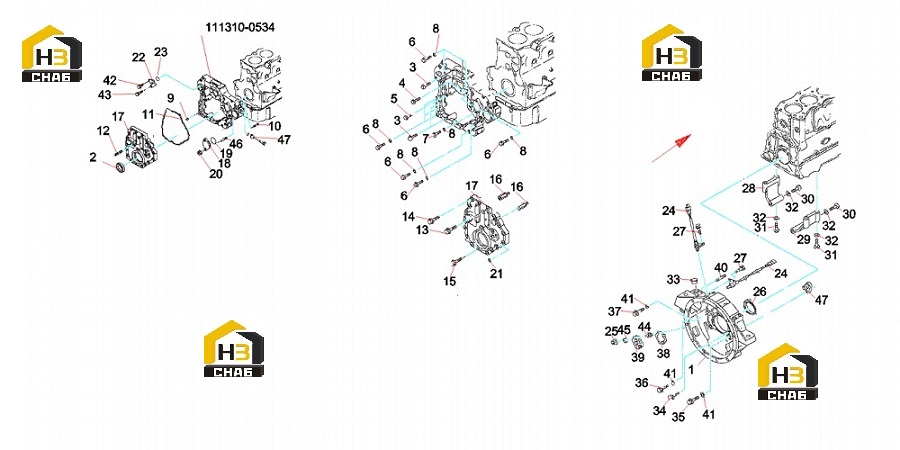

Корпус маховика и корпус газораспределительного механизма 60322796

← Вал коленчатый, поршневая группа и маховик 60016645 Коллектор впускной 60016619 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shell,flywheel

Каталожный номер:60016600

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crankshaft Front Oil Sealing Ring

Каталожный номер:60016660

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt;gear case

Каталожный номер:60322798

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt;gear case

Каталожный номер:60322799

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bolt,cover,cylinder

Каталожный номер:60016636

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt;gear case

Каталожный номер:60320329

Комплект:10

Примечание:

№ на схеме:7

Наименование:Bolt;gear case

Каталожный номер:60320331

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer;pl,gear case

Каталожный номер:60322800

Комплект:11

Примечание:

№ на схеме:9

Наименование:Dowel;cyl head

Каталожный номер:60320237

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stud;brg cover,rr

Каталожный номер:60322801

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer,timing gears chamber

Каталожный номер:60016658

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:60322802

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt;gear case cover

Каталожный номер:60322803

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt;gear case cover

Каталожный номер:60322804

Комплект:19

Примечание:

№ на схеме:15

Наименование:Bolt;gear case cover

Каталожный номер:60322805

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bolt;gear case cover

Каталожный номер:60320336

Комплект:3

Примечание:

№ на схеме:17

Наименование:Cover,timing gears chamber

Каталожный номер:60016590

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover;p/s

Каталожный номер:60320338

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket;cover,p/s

Каталожный номер:60320339

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut;cover

Каталожный номер:60322806

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer;pl,cover

Каталожный номер:60320340

Комплект:3

Примечание:

№ на схеме:22

Наименование:Cover; tachometer drive

Каталожный номер:60322807

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket; elbow

Каталожный номер:60322808

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sensor,measurement,speed

Каталожный номер:60016663

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut;cover

Каталожный номер:60322810

Комплект:4

Примечание:

№ на схеме:26

Наименование:Crankshaft Rear Oil Sealing Ring

Каталожный номер:60016659

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt;sensor

Каталожный номер:60322811

Комплект:1

Примечание:

№ на схеме:28

Наименование:Stay;flywheel hsg(a)

Каталожный номер:60320344

Комплект:1

Примечание:

№ на схеме:29

Наименование:Stay;flywheel hsg(b)

Каталожный номер:60320345

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt;stay to hsg

Каталожный номер:60320346

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt;stay to c/bl

Каталожный номер:60322812

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer;pl,gear case

Каталожный номер:60322800

Комплект:6

Примечание:

№ на схеме:33

Наименование:Cover; starter check hole

Каталожный номер:60322813

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M8x35

Каталожный номер:B229900004875

Комплект:6

Примечание:

№ на схеме:35

Наименование:Bolt;hsg(b)

Каталожный номер:60322814

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt;hsg(c)

Каталожный номер:60320349

Комплект:10

Примечание:

№ на схеме:37

Наименование:Bolt;hsg(d)

Каталожный номер:60322815

Комплект:1

Примечание:

№ на схеме:38

Наименование:Pointer;flywheel hsg

Каталожный номер:60320351

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cover;pointer

Каталожный номер:60320352

Комплект:2

Примечание:

№ на схеме:40

Наименование:Stud;starter

Каталожный номер:60322816

Комплект:3

Примечание:

№ на схеме:41

Наименование:Washer;pl,gear case

Каталожный номер:60320332

Комплект:12

Примечание:

№ на схеме:42

Наименование:Bolt; gear box(a)

Каталожный номер:60322817

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt; gear box(b)

Каталожный номер:60322818

Комплект:1

Примечание:

№ на схеме:44

Наименование:Stud;pointer&cover

Каталожный номер:60320354

Комплект:4

Примечание:

№ на схеме:45

Наименование:Washer;cover fix

Каталожный номер:60320355

Комплект:2

Примечание:

№ на схеме:46

Наименование:Stud;p/s pump

Каталожный номер:60322819

Комплект:2

Примечание:

№ на схеме:47

Наименование:Cover;hole

Каталожный номер:60320358

Комплект:1

Примечание:
