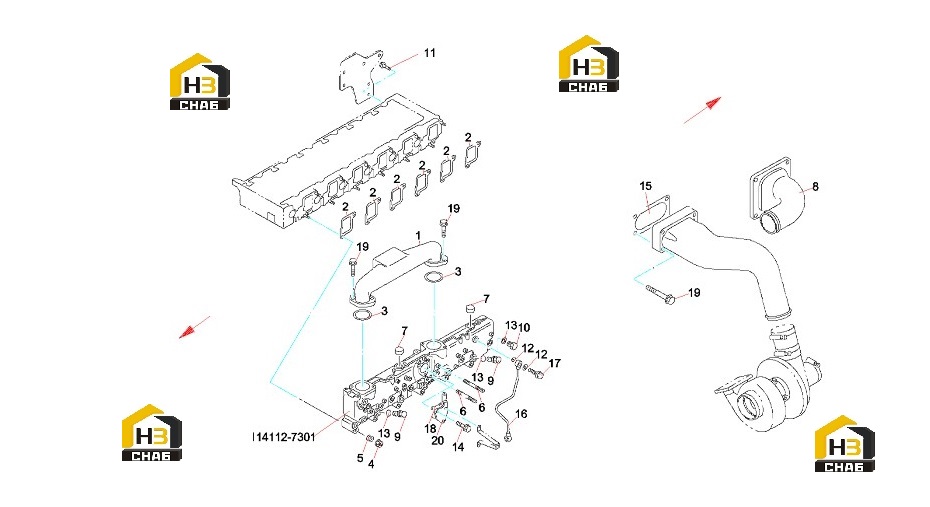

Коллектор впускной 60016619

← Корпус маховика и корпус газораспределительного механизма 60322796 Коллектор выпускной 60016627 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover; inl

Каталожный номер:60322820

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket,branch pipe,air intake

Каталожный номер:60016621

Комплект:6

Примечание:

№ на схеме:3

Наименование:Gasket;cover,p/s

Каталожный номер:60320339

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut;cover

Каталожный номер:60322806

Комплект:12

Примечание:

№ на схеме:5

Наименование:Spring;inl manif

Каталожный номер:60320361

Комплект:12

Примечание:

№ на схеме:6

Наименование:Stud; inl manif

Каталожный номер:60322821

Комплект:8

Примечание:

№ на схеме:7

Наименование:Cup; sealing, inl manif

Каталожный номер:60322822

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pipe;inl

Каталожный номер:60322823

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug; inl manif(a)

Каталожный номер:60322824

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt; brkt

Каталожный номер:60322825

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt; brkt

Каталожный номер:60322825

Комплект:2

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:B229900004529

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gasket; plug

Каталожный номер:60322826

Комплект:6

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60113886

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket;pipe

Каталожный номер:60322827

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe; air, boost

Каталожный номер:60322828

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x21

Каталожный номер:B229900004933

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:60322829

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60113886

Комплект:8

Примечание:

№ на схеме:20

Наименование:Cover

Каталожный номер:60322830

Комплект:1

Примечание:
