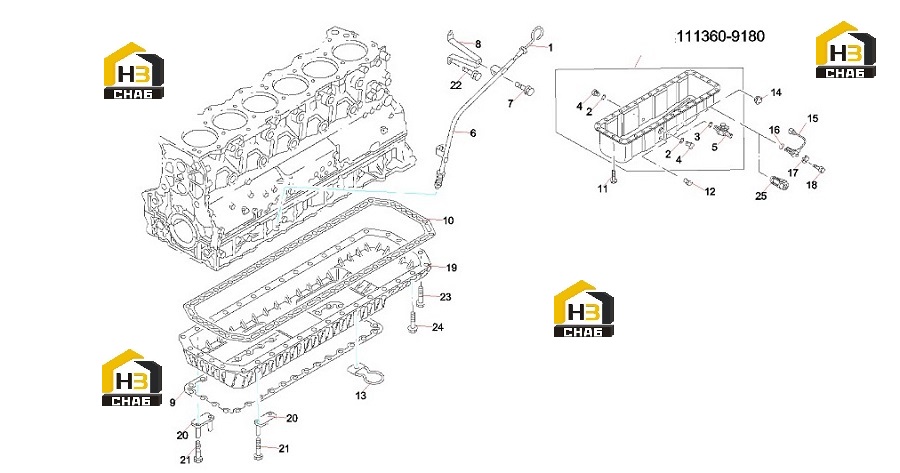

Поддон масляный и щуп 60016596

← Блок цилиндров 60322748 Вал распределительный и клапаны 60016650 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dipstick,oil

Каталожный номер:60016667

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket;plug,oil drain(a)

Каталожный номер:60322756

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket;plug,oil drain(b)

Каталожный номер:60322757

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plug;oil drain(a)

Каталожный номер:60322758

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil out valve

Каталожный номер:60016581

Комплект:1

Примечание:

№ на схеме:6

Наименование:Conduit,dipstick,oil

Каталожный номер:60016612

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt; guide tube m10x20 flange

Каталожный номер:60322759

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bracket;tube,oil level gauge

Каталожный номер:60322760

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:B229900004448

Комплект:1

Примечание:

№ на схеме:10

Наименование:Engine oil sump tank seal

Каталожный номер:60016598

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:60016597

Комплект:34

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60322761

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clip

Каталожный номер:B229900004707

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover;oil pan

Каталожный номер:60320267

Комплект:1

Примечание:

№ на схеме:15

Наименование:Switch; oil level

Каталожный номер:60322762

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket;sw,oil level

Каталожный номер:60320268

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer;sw,oil level

Каталожный номер:60322763

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt; sw,oil level

Каталожный номер:60322764

Комплект:3

Примечание:

№ на схеме:19

Наименование:Spacer;dist,oil pan

Каталожный номер:60322765

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket; oil pan

Каталожный номер:60322766

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt; brkt,oil pan

Каталожный номер:60322767

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60113886

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt;spacer(a)

Каталожный номер:60322769

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt;spacer(b)

Каталожный номер:60322770

Комплект:28

Примечание:

№ на схеме:25

Наименование:Cap; oil pan drain pipe

Каталожный номер:60322771

Комплект:1

Примечание:
