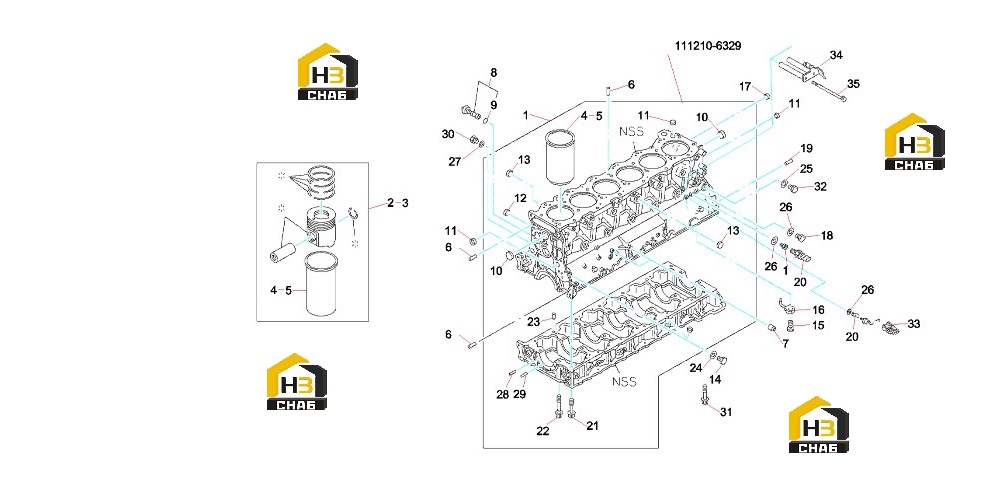

Блок цилиндров 60322748

← Головка блока цилиндров 60016634 Поддон масляный и щуп 60016596 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:B229900004723

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine overhaul 4-allocation

Каталожный номер:60016591

Комплект:6

Примечание:

№ на схеме:3

Наименование:Engine overhaul 4-allocation

Каталожный номер:60016592

Комплект:6

Примечание:

№ на схеме:4

Наименование:Sleeve,cylinder

Каталожный номер:60016601

Комплект:6

Примечание:

№ на схеме:5

Наименование:Sleeve,cylinder

Каталожный номер:60016602

Комплект:6

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:B229900005065

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin; inj pump brkt

Каталожный номер:60320244

Комплект:2

Примечание:

№ на схеме:8

Наименование:Valve;oil relief

Каталожный номер:60322749

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket;relief vlv

Каталожный номер:60320246

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B229900004650

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:B229900004652

Комплект:5

Примечание:

№ на схеме:12

Наименование:Cup;sealine,water jacket (c)

Каталожный номер:60320248

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cup;sealine,water jacket (d)

Каталожный номер:60320214

Комплект:13

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:B229900004653

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt;joint,oil jet,piston cooling

Каталожный номер:60320249

Комплект:6

Примечание:

№ на схеме:16

Наименование:Jet; oil,piston cooling

Каталожный номер:60322750

Комплект:6

Примечание:

№ на схеме:17

Наименование:Plug, Cup

Каталожный номер:B229900004651

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:60007913

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin;flywheel hsg

Каталожный номер:60320251

Комплект:2

Примечание:

№ на схеме:20

Наименование:Unit; oil pressure

Каталожный номер:60322751

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt;crankcase m12x114

Каталожный номер:60322753

Комплект:28

Примечание:

№ на схеме:22

Наименование:Bolt;crankcase m18x150

Каталожный номер:60320253

Комплект:14

Примечание:

№ на схеме:23

Наименование:Pin;crankcase

Каталожный номер:60320254

Комплект:2

Примечание:

№ на схеме:24

Наименование:Shim

Каталожный номер:B229900004530

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket;plug,c/bl side 22

Каталожный номер:60320255

Комплект:1

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:B229900004536

Комплект:3

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:B229900004532

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin;thrust metal,cr/shf(a)

Каталожный номер:60320257

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:60115350

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug;c/bl side m12x9

Каталожный номер:60322755

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:60320266

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug;c/bl side m22x12

Каталожный номер:60320258

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:B249900001339

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt; brkt

Каталожный номер:60322752

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bracket; eng cont wire (a)

Каталожный номер:60322754

Комплект:1

Примечание:
