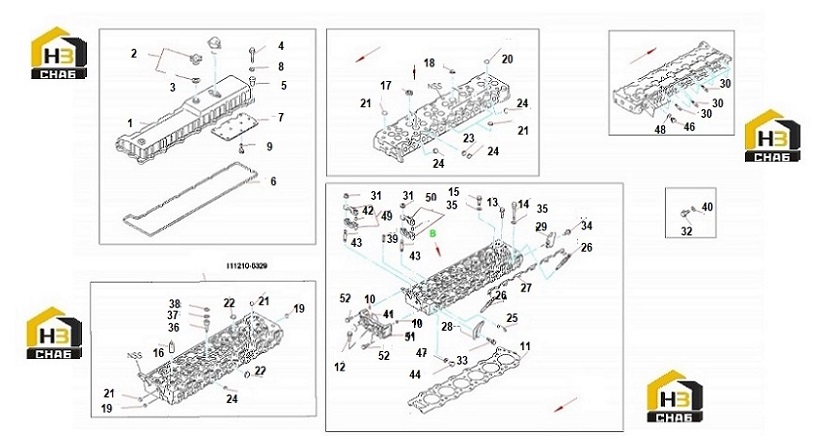

Головка блока цилиндров 60016634

← Двигатель b220200000117 Блок цилиндров 60322748 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve Chamber cover

Каталожный номер:60016575

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap AS, Engine Oil Filler

Каталожный номер:B229900005123

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket, Oil Filler Cap

Каталожный номер:B229900005124

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8×35

Каталожный номер:B229900004875

Комплект:20

Примечание:

№ на схеме:5

Наименование:Valve Chamber cover bolt seal

Каталожный номер:60016644

Комплект:20

Примечание:

№ на схеме:6

Наименование:Pad,cover,chamber,valve,air

Каталожный номер:60016643

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate;inner hd cover

Каталожный номер:60322732

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer;pl,hd cover

Каталожный номер:60322733

Комплект:20

Примечание:

№ на схеме:9

Наименование:Bolt;plate

Каталожный номер:60322734

Комплект:10

Примечание:

№ на схеме:10

Наименование:Dowel;cyl head

Каталожный номер:60320237

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pad,cover,cylinder

Каталожный номер:60016635

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt,cover,cylinder

Каталожный номер:60016636

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt,cover,cylinder

Каталожный номер:60016637

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt,cover,cylinder

Каталожный номер:60016638

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bolt,cover,cylinder

Каталожный номер:60016639

Комплект:20

Примечание:

№ на схеме:16

Наименование:Pipe,conduct,valve,air

Каталожный номер:60016641

Комплект:24

Примечание:

№ на схеме:17

Наименование:Seat,valve,drain

Каталожный номер:60016625

Комплект:12

Примечание:

№ на схеме:18

Наименование:Gate seat,air intake

Каталожный номер:60016618

Комплект:12

Примечание:

№ на схеме:19

Наименование:Ring, sealing

Каталожный номер:60003701

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cup;sealine,water jacket (b)

Каталожный номер:60322735

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:B229900004652

Комплект:10

Примечание:

№ на схеме:22

Наименование:Cup;sealine,water jacket (d)

Каталожный номер:60320214

Комплект:18

Примечание:

№ на схеме:23

Наименование:Plug, Cup

Каталожный номер:B229900004655

Комплект:6

Примечание:

№ на схеме:24

Наименование:Seal, ring

Каталожный номер:60003702

Комплект:12

Примечание:

№ на схеме:25

Наименование:Stud; inl manif

Каталожный номер:60320215

Комплект:12

Примечание:

№ на схеме:26

Наименование:Plug

Каталожный номер:60007908

Комплект:6

Примечание:

№ на схеме:27

Наименование:Connector;glow plug

Каталожный номер:60322736

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hanger;eng,rrb (a)

Каталожный номер:60322737

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hanger; eng,rrb (b)

Каталожный номер:60320217

Комплект:2

Примечание:

№ на схеме:30

Наименование:Stud; exh manif

Каталожный номер:60322738

Комплект:18

Примечание:

№ на схеме:31

Наименование:Nut;cam brkt

Каталожный номер:60320220

Комплект:14

Примечание:

№ на схеме:32

Наименование:Plug;cyl hd

Каталожный номер:60322739

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt;eng hanger (a)

Каталожный номер:60322740

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt;eng hanger (b)

Каталожный номер:60322741

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer; pl,cyl hd to block

Каталожный номер:60320224

Комплект:26

Примечание:

№ на схеме:36

Наименование:Sleeve; nozzle holder

Каталожный номер:60322742

Комплект:6

Примечание:

№ на схеме:37

Наименование:Gasket;sleeve; nozzle holder (a)

Каталожный номер:60320226

Комплект:6

Примечание:

№ на схеме:38

Наименование:Gasket;sleeve; nozzle holder (b)

Каталожный номер:60320227

Комплект:6

Примечание:

№ на схеме:39

Наименование:Guide; bridge

Каталожный номер:60322743

Комплект:12

Примечание:

№ на схеме:40

Наименование:Shim

Каталожный номер:B229900004536

Комплект:2

Примечание:

№ на схеме:41

Наименование:Gasket;cyl hd to gear case

Каталожный номер:60320229

Комплект:1

Примечание:

№ на схеме:42

Наименование:Dowel;cam brkt set

Каталожный номер:60322744

Комплект:28

Примечание:

№ на схеме:43

Наименование:Stud; cam brkt

Каталожный номер:60320231

Комплект:14

Примечание:

№ на схеме:44

Наименование:Plug

Каталожный номер:B229900004653

Комплект:1

Примечание:

№ на схеме:46

Наименование:Plug

Каталожный номер:60008996

Комплект:1

Примечание:

№ на схеме:47

Наименование:Shim

Каталожный номер:B229900004530

Комплект:1

Примечание:

№ на схеме:48

Наименование:Shim

Каталожный номер:B229900004536

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bracket set;cam,cyl hd(a)

Каталожный номер:60322745

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bracket set;cam,cyl hd(b)

Каталожный номер:60322746

Комплект:6

Примечание:

№ на схеме:51

Наименование:Case; head gear

Каталожный номер:60322747

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt;case

Каталожный номер:60320236

Комплект:7

Примечание:
