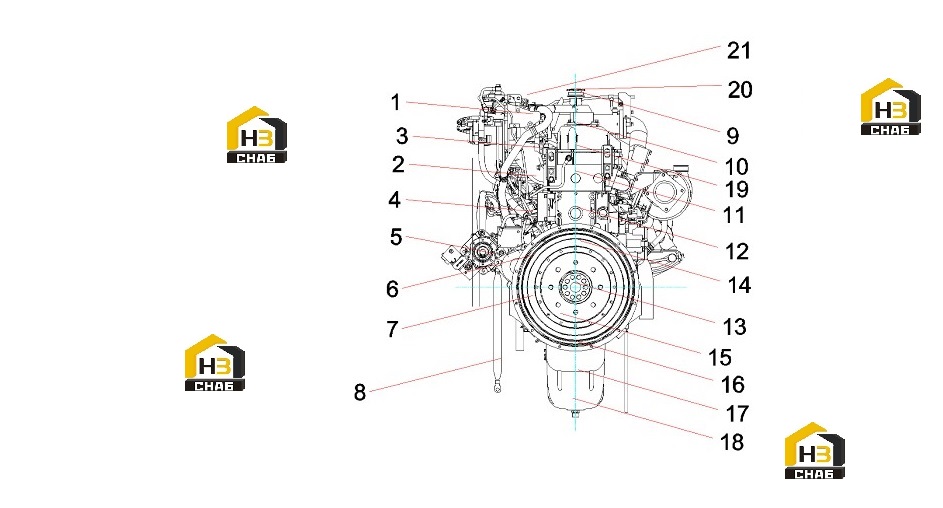

Двигатель b220200000117

← Системы двигателя 11453587 Головка блока цилиндров 60016634 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Down maintenance package

Каталожный номер:60016595

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper maintenance package

Каталожный номер:60016594

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover,cylinder

Каталожный номер:60016634

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block asm; cyl

Каталожный номер:60322748

Комплект:1

Примечание:

№ на схеме:5

Наименование:Engine oil sump tank

Каталожный номер:60016596

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft,cam

Каталожный номер:60016650

Комплект:1

Примечание:

№ на схеме:7

Наименование:Crankshaft

Каталожный номер:60016645

Комплект:1

Примечание:

№ на схеме:8

Наименование:Case; timing gear

Каталожный номер:60322796

Комплект:1

Примечание:

№ на схеме:9

Наименование:Branch pipe,air intake

Каталожный номер:60016619

Комплект:1

Примечание:

№ на схеме:10

Наименование:Manifold,exhaust

Каталожный номер:60016627

Комплект:1

Примечание:

№ на схеме:11

Наименование:Breather; air

Каталожный номер:60322835

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pump

Каталожный номер:60016580

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fan;cooling

Каталожный номер:60322851

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbocharger

Каталожный номер:60016576

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pump GP,oil,spray

Каталожный номер:60016578

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe; fuel, fuel filter to inj pump

Каталожный номер:60322919

Комплект:1

Примечание:

№ на схеме:17

Наименование:Engine oil cooler

Каталожный номер:60016583

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe; oil; inj pump to c/bl

Каталожный номер:60322946

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sensor, temperature

Каталожный номер:B240600000267

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pump

Каталожный номер:60016579

Комплект:1

Примечание:

№ на схеме:21

Наименование:Coupling; inj pump drive

Каталожный номер:60322965

Комплект:1

Примечание:
