Трубопровод рукояти 12625466

← Трубопровод гидравлической системы 12856612 Трубопровод гидравлической системы 12856690 →

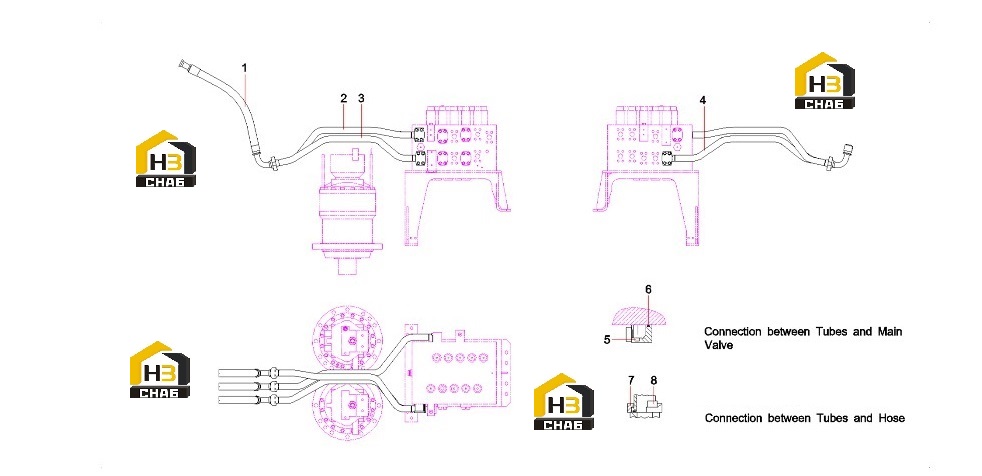

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:60040638

Комплект:3

Примечание:

№ на схеме:2

Наименование:steel pipe assembly

Каталожный номер:12625204

Комплект:1

Примечание:

№ на схеме:3

Наименование:steel pipe assembly

Каталожный номер:12625363

Комплект:1

Примечание:

№ на схеме:4

Наименование:steel pipe assembly

Каталожный номер:12625426

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000366

Комплект:12

Примечание:

№ на схеме:6

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:3

Примечание:

№ на схеме:7

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:6

Примечание:

№ на схеме:8

Наименование:Screw M14x50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:24

Примечание:
