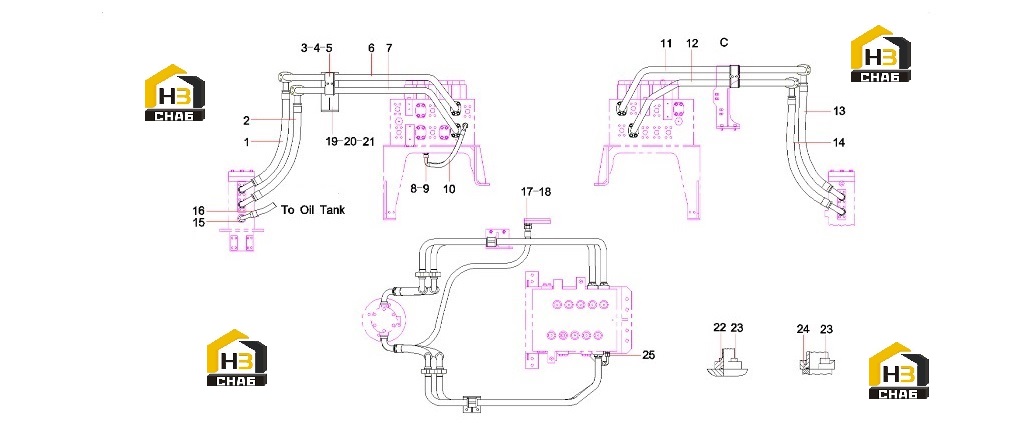

Трубопровод гидравлической системы 12856612

← Бак гидравлический 13547422 Трубопровод рукояти 12625466 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rubber hose

Каталожный номер:60213212

Комплект:1

Примечание:

№ на схеме:2

Наименование:rubber hose

Каталожный номер:60213213

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:10923182

Комплект:6

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:11421835

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:4

Примечание:

№ на схеме:6

Наименование:steel pipe

Каталожный номер:12851941

Комплект:1

Примечание:

№ на схеме:7

Наименование:steel pipe

Каталожный номер:12852322

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205001950

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103000557

Комплект:1

Примечание:

№ на схеме:11

Наименование:steel pipe SY700C2I2K.1.2.6.3C

Каталожный номер:12852415

Комплект:1

Примечание:

№ на схеме:12

Наименование:steel pipe SY700C2I2K.1.2.6.4C

Каталожный номер:12852600

Комплект:1

Примечание:

№ на схеме:13

Наименование:rubber hose

Каталожный номер:60213214

Комплект:1

Примечание:

№ на схеме:14

Наименование:rubber hose

Каталожный номер:60213215

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:B210780000052

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103005346

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205002352

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left Bracket SY700C2I2K.1.2.6.5C

Каталожный номер:12852820

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M12×40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:

№ на схеме:23

Наименование:Screw M14×50GB70.1 10.9

Каталожный номер:A210204000353

Комплект:48

Примечание:

№ на схеме:24

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:16

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:B210780001153

Комплект:1

Примечание:
