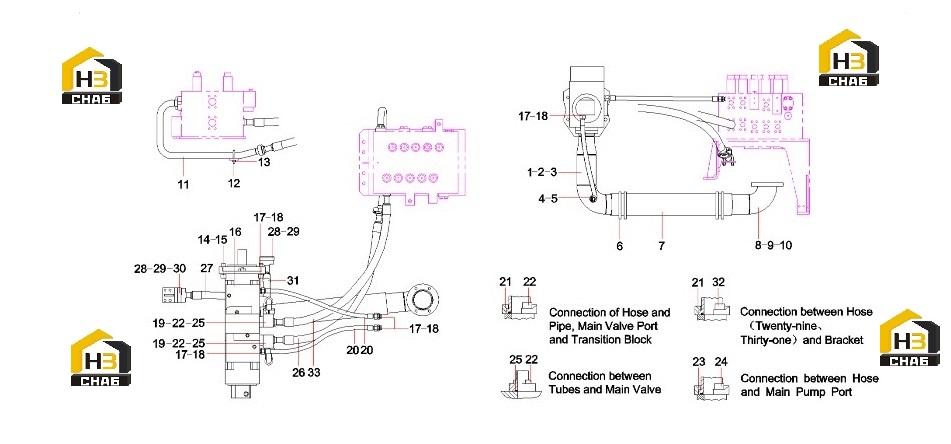

Трубопровод гидравлической системы 12856690

← Трубопровод рукояти 12625466 Насос плунжерный b220301000549 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube, oil suction, pump end

Каталожный номер:11399456

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210608000002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:B210780000049

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103002532

Комплект:1

Примечание:

№ на схеме:6

Наименование:T-type anchor ear

Каталожный номер:A229900002735

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hose, oil suction

Каталожный номер:11642930

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe, oil suction, tank end

Каталожный номер:11399230

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M16x45GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210609000125

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe GP, steel

Каталожный номер:11435172

Комплект:1

Примечание:

№ на схеме:12

Наименование:U-bolt

Каталожный номер:A820301021217

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M24×85(GB70.1) 10.9

Каталожный номер:A210204000098

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pump, plunger

Каталожный номер:B220301000549

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000942

Комплект:5

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:5

Примечание:

№ на схеме:19

Наименование:Adapter

Каталожный номер:11642971

Комплект:2

Примечание:

№ на схеме:20

Наименование:Rubber hose

Каталожный номер:21003803

Комплект:2

Примечание:

№ на схеме:21

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:12

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000343

Комплект:32

Примечание:

№ на схеме:23

Наименование:Flange, split

Каталожный номер:B210780000006

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M12×130(GB70.1) 10.9

Каталожный номер:A210204000365

Комплект:8

Примечание:

№ на схеме:25

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:3

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:60101229

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:60101231

Комплект:1

Примечание:

№ на схеме:28

Наименование:Baffle

Каталожный номер:11643001

Комплект:2

Примечание:

№ на схеме:29

Наименование:Shim

Каталожный номер:11652343

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bracket

Каталожный номер:11653595

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:60108729

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M14x70GB5782

Каталожный номер:A210110000028

Комплект:8

Примечание:

№ на схеме:33

Наименование:rubber hose

Каталожный номер:60213216

Комплект:1

Примечание:
