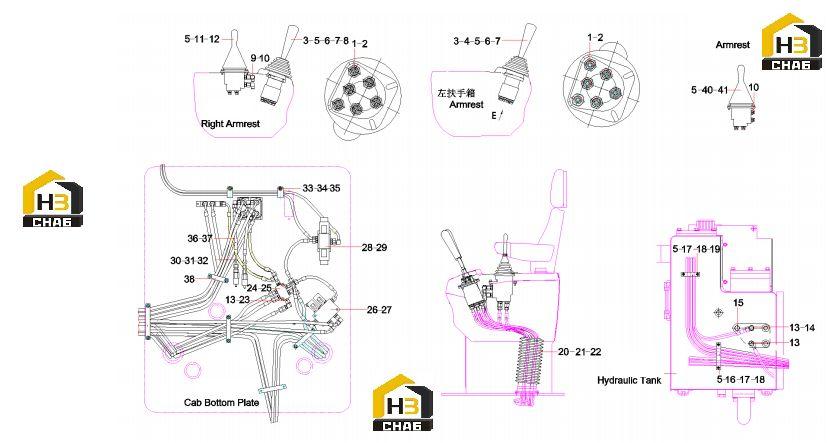

Комплектующие управления гидравлической системы sy55c9k4r(us).1.4 13848014

← Комплектующие рамы sy60c9y4r.1 13943759 Комплектующие гидрораспределителя sy55c9k4r(us).1.4 13848014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:12

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000940

Комплект:12

Примечание:

№ на схеме:3

Наименование:Pilot-control Valve

Каталожный номер:60225750

Комплект:2

Примечание:

№ на схеме:4

Наименование:Left handle

Каталожный номер:60137564

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:60060564

Комплект:16

Примечание:

№ на схеме:6

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:8

Примечание:

№ на схеме:7

Наименование:Handle Guard

Каталожный номер:13269044

Комплект:2

Примечание:

№ на схеме:8

Наименование:Right handle

Каталожный номер:60137563

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:B210780000418

Комплект:16

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780000176

Комплект:30

Примечание:

№ на схеме:11

Наименование:Valve, pilot

Каталожный номер:B229900001009

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000172

Комплект:2

Примечание:

№ на схеме:13

Наименование:Stud straight connector

Каталожный номер:B210780000979

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug, screw

Каталожный номер:B210780001384

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp, pipe

Каталожный номер:10735444

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:19

Наименование:Clamp, pipe

Каталожный номер:10735443

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:11035346

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bellows

Каталожный номер:11082048

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000847

Комплект:1

Примечание:

№ на схеме:24

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000151

Комплект:2

Примечание:

№ на схеме:26

Наименование:Proportional Electromagnetic Valve

Каталожный номер:60281431

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x65 Cap Screw

Каталожный номер:A210204000150

Комплект:2

Примечание:

№ на схеме:28

Наименование:Solenoid Valve

Каталожный номер:60281432

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:24002254

Комплект:2

Примечание:

№ на схеме:30

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:31

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:32

Наименование:Relay, pressure

Каталожный номер:A240700000548

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210204000146

Комплект:3

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:60060565

Комплект:3

Примечание:

№ на схеме:36

Наименование:Hose

Каталожный номер:B230103001898

Комплект:2

Примечание:

№ на схеме:37

Наименование:Hose,rubber

Каталожный номер:23000250

Комплект:2

Примечание:

№ на схеме:38

Наименование:Clamp, pipe

Каталожный номер:10735417

Комплект:1

Примечание:

№ на схеме:40

Наименование:Screw

Каталожный номер:A210204000172

Комплект:4

Примечание:

№ на схеме:41

Наименование:Pilot valve

Каталожный номер:60247936

Комплект:1

Примечание:
