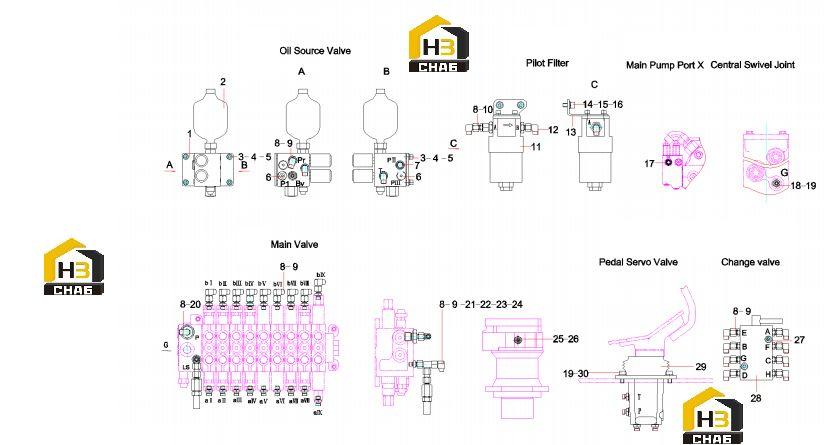

Комплектующие гидрораспределителя sy55c9k4r(us).1.4 13848014

← Комплектующие управления гидравлической системы sy55c9k4r(us).1.4 13848014 Схема гидравлической системы sy55c9k4r(us).1.4 13848014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate, mounting

Каталожный номер:11147465

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, oil source control

Каталожный номер:B220400000388

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000511

Комплект:26

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:26

Примечание:

№ на схеме:6

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:2

Примечание:

№ на схеме:7

Наименование:Filter, tube-type

Каталожный номер:60049162

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:B210780000418

Комплект:40

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:B210780000176

Комплект:63

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:11

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:13

Наименование:Mounting plate of high-pressure oil

Каталожный номер:12625442

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205001655

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:11147241

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:B210780000170

Комплект:7

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:B210780001045

Комплект:3

Примечание:

№ на схеме:23

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000844

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:13

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:28

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:29

Наименование:Valve, foot

Каталожный номер:B220401000623

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:
