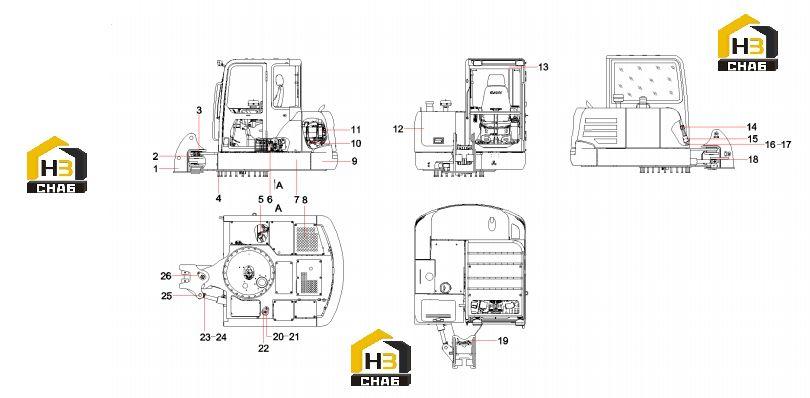

Комплектующие рамы sy60c9y4r.1 13943759

← Компоненты основные экскаватора sy60c9 13914091 Комплектующие управления гидравлической системы sy55c9k4r(us).1.4 13848014 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:support SY55C9K4R.3.7

Каталожный номер:13838412

Комплект:1

Примечание:

№ на схеме:2

Наименование:spacer SY55C9K4R.3-9

Каталожный номер:13886519

Комплект:16

Примечание:

№ на схеме:3

Наименование:Shaft Sleeve SY50C1Y4NU.1-1

Каталожный номер:13721367

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A311141609016

Комплект:24

Примечание:

№ на схеме:5

Наименование:Pilot Pipeline SY55C9K4R(US).1.4

Каталожный номер:13848014

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air conditioning SY60C9Y4R.1.8

Каталожный номер:13943063

Комплект:1

Примечание:

№ на схеме:7

Наименование:Revolving Frame SY60C9Y4R.1.1

Каталожный номер:13942753

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing board assembly

Каталожный номер:13943744

Комплект:1

Примечание:

№ на схеме:9

Наименование:Counterweight

Каталожный номер:13048322

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hydraulic main pipeline

Каталожный номер:13915088

Комплект:1

Примечание:

№ на схеме:11

Наименование:dynamic system SY60C9Y4R.1.3

Каталожный номер:13943288

Комплект:1

Примечание:

№ на схеме:12

Наименование:Covering parts assembly

Каталожный номер:13939063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Driver's Cab Assy.

Каталожный номер:13632593

Комплект:1

Примечание:

№ на схеме:14

Наименование:fixed frameSY55C.1.6.33

Каталожный номер:12655338

Комплект:1

Примечание:

№ на схеме:15

Наименование:grease gun clipSY55C.1.6.34

Каталожный номер:12655827

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:18

Наименование:Shim

Каталожный номер:10574179

Комплект:12

Примечание:

№ на схеме:19

Наименование:Brace piece axial pin

Каталожный номер:13835479

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:24000639

Комплект:3

Примечание:

№ на схеме:22

Наименование:Brace piece axial pin

Каталожный номер:13835751

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:21050508

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:A210307000028

Комплект:2

Примечание:

№ на схеме:25

Наименование:Lock pin SY55C9K4R.3-1

Каталожный номер:13835760

Комплект:1

Примечание:

№ на схеме:26

Наименование:Brace piece axial pin

Каталожный номер:13907642

Комплект:1

Примечание:
