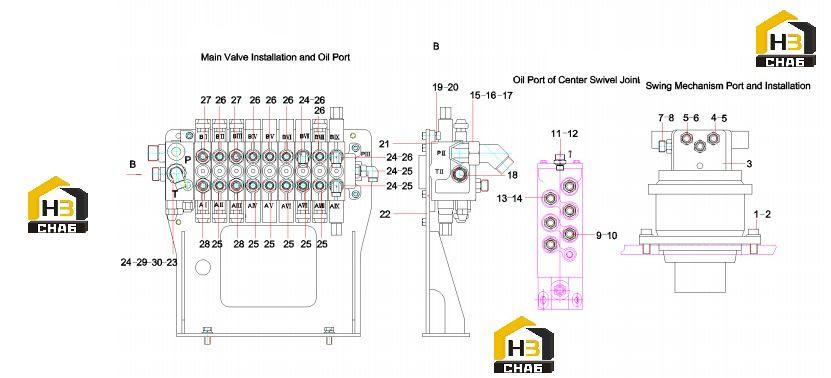

Клапан распределительный sy60c9y4r.1.2 13915088

← Трубопровод гидравлический sy60c9y4r.1.2 13915088 Бак гидравлический SY60C9Y4R.1.2 13915088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210491000118

Комплект:8

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000232

Комплект:8

Примечание:

№ на схеме:3

Наименование:Reducer GP

Каталожный номер:B229900005731

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:10547806

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:5

Примечание:

№ на схеме:6

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pipe connector

Каталожный номер:21011029

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205002296

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000894

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205002388

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A230101000244

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe connector

Каталожный номер:60202197

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right angle combined adaptor

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:18

Наименование:End straight adaptor

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:A210204000215

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000512

Комплект:3

Примечание:

№ на схеме:21

Наименование:Multi-port valve

Каталожный номер:60238671

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve, main control

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:22

Наименование:Valve rack SY55C9K4R.1.2.1

Каталожный номер:13832609

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rack, mounting, main valve

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:23

Наименование:Fitting, Adapter

Каталожный номер:B210780000629

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:7

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:26

Наименование:Connector

Каталожный номер:11147279

Комплект:6

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:11147213

Комплект:2

Примечание:

№ на схеме:28

Наименование:Fitting, Adapter

Каталожный номер:B210780000141

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:B210780000626

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fitting, Tee

Каталожный номер:21051021

Комплект:1

Примечание:
