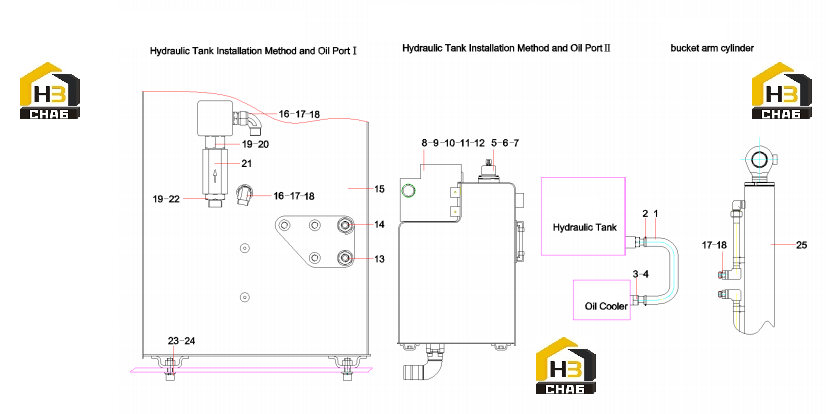

Бак гидравлический SY60C9Y4R.1.2 13915088

← Клапан распределительный sy60c9y4r.1.2 13915088 Схема гидравлическая sy60c9y4r.1.2 13915088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Suction hoseSY55C3K2R.1.2-18

Каталожный номер:12878948

Комплект:1

Примечание:

№ на схеме:2

Наименование:T-type anchor ear

Каталожный номер:60244178

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:4

Наименование:Return JointSY55C3K2R.1.2.16

Каталожный номер:12879311

Комплект:2

Примечание:

№ на схеме:5

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:8

Наименование:Sponge SY55C9K4R.1.2-13

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:9

Наименование:Sponge SY55C3K2R.1.2.15-1

Каталожный номер:12267308

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge SY55C3K2R.1.2.15-2

Каталожный номер:12267399

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sponge

Каталожный номер:11148288

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sponge SY55C3I2R.1.2.12

Каталожный номер:12546522

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Adapter

Каталожный номер:B210780000179

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:15

Наименование:Hydraulic Fuel Tank Assy.

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:15

Наименование:Hydraulic Fuel Tank Assy.

Каталожный номер:13410775

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:7

Примечание:

№ на схеме:18

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:6

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002464

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valve, check

Каталожный номер:A220401000334

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205002466

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:25

Наименование:bucket arm cylinder ZX55.3.5

Каталожный номер:13836400

Комплект:1

Примечание:
