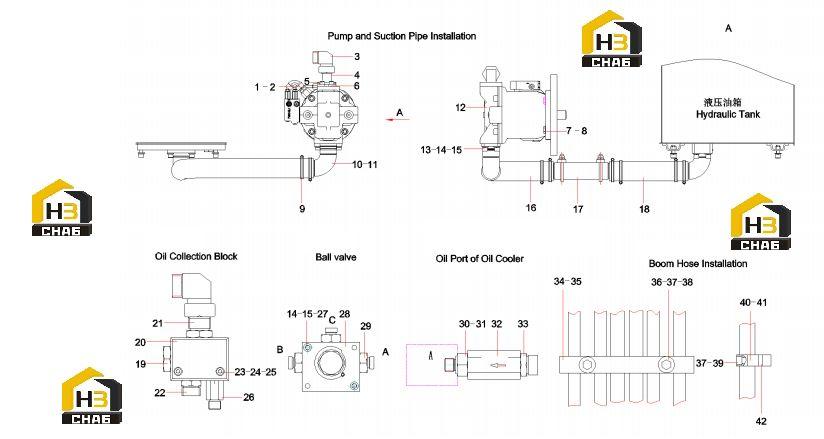

Трубопровод гидравлический sy60c9y4r.1.2 13915088

← Противовес sy55c3k2r.1.9 13048322 Клапан распределительный sy60c9y4r.1.2 13915088 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:2

Наименование:Fitting 31.2x27x35.5mm

Каталожный номер:B210780000041

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter, Flange

Каталожный номер:A229900004401

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000215

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210491000118

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:8

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tube, oil suction

Каталожный номер:11147451

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pump, plunger

Каталожный номер:60068467

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:16

Наименование:Suction hose SY60C9Y4R.1.2-1

Каталожный номер:13913640

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil suction

Каталожный номер:12264471

Комплект:1

Примечание:

№ на схеме:18

Наименование:Suction hoseSY55C3K2R.1.2-1A

Каталожный номер:12267119

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug, screw

Каталожный номер:B210780000896

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil collection block

Каталожный номер:13260586

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:B210780001347

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210108000097

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:11147279

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x65 Cap Screw

Каталожный номер:A210204000150

Комплект:2

Примечание:

№ на схеме:28

Наименование:High pressure ball valve

Каталожный номер:60246486

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:B210780000824

Комплект:3

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:A820205002464

Комплект:2

Примечание:

№ на схеме:32

Наименование:Valve, check

Каталожный номер:A220401000295

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clip, hose

Каталожный номер:10541232

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plate, pressure

Каталожный номер:10541233

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M10x55 Cap Screw

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:40

Наименование:Clamp, pipe, rubber

Каталожный номер:A820202005473

Комплект:2

Примечание:

№ на схеме:41

Наименование:Block, mounting

Каталожный номер:11664307

Комплект:4

Примечание:

№ на схеме:42

Наименование:Plate, pressure

Каталожный номер:10542627

Комплект:1

Примечание:
