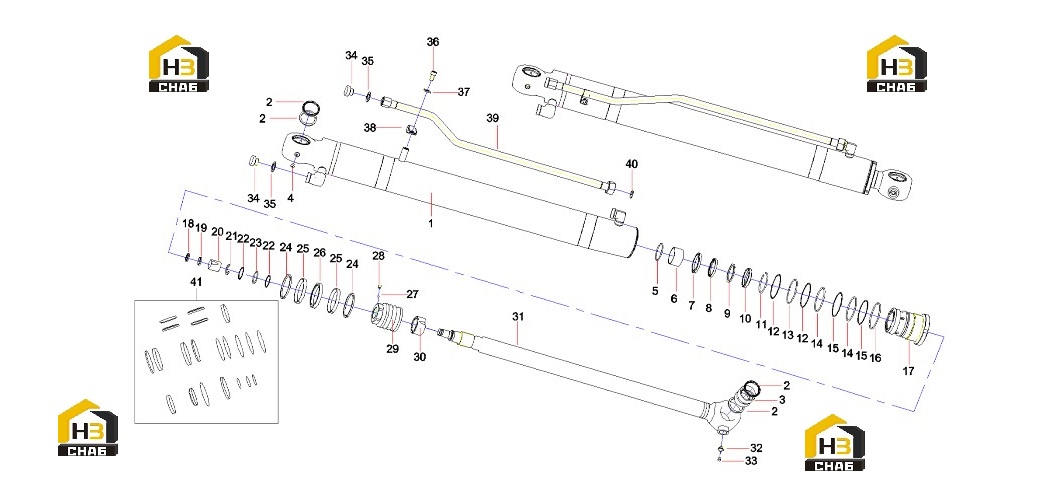

Цилиндр рукояти 11699693

← Цилиндр стрелы 11698240 Цилиндр ковша 11694042 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder barrel GP

Каталожный номер:11699699

Комплект:1

Примечание:

№ на схеме:2

Наименование:dust ring

Каталожный номер:60215138

Комплект:4

Примечание:

№ на схеме:3

Наименование:Copper bush ZX55.3.2B-6

Каталожный номер:13326054

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing, guide

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:A210417000109

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cup

Каталожный номер:B230101002163

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, buffer

Каталожный номер:B230101002165

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring,seal

Каталожный номер:60035791

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, bearing

Каталожный номер:B229900006176

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60183934

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:A880804040052

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining Ring ZX_DQ90x3.1

Каталожный номер:13254964

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000039

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 82.5x3.55GB3452.1

Каталожный номер:A210609000166

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:B210491000008

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210608000093

Комплект:1

Примечание:

№ на схеме:17

Наименование:Guide Sleeve ZX55.3.2B-1

Каталожный номер:13116311

Комплект:1

Примечание:

№ на схеме:18

Наименование:Key

Каталожный номер:11473426

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring,retainer

Каталожный номер:11623219

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:11473425

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring - Retaining

Каталожный номер:11473393

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retaining Ring ZX_DQ40x3.1

Каталожный номер:13254954

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:A210608000068

Комплект:1

Примечание:

№ на схеме:24

Наименование:Anti-pollution loop

Каталожный номер:60192125

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring,guide

Каталожный номер:60192112

Комплект:2

Примечание:

№ на схеме:26

Наименование:seal ring

Каталожный номер:60250368

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:29

Наименование:Piston ZX55.3.2B-4

Каталожный номер:13107721

Комплект:1

Примечание:

№ на схеме:30

Наименование:Sleeve,buffer

Каталожный номер:11699688

Комплект:1

Примечание:

№ на схеме:31

Наименование:Rod,piston

Каталожный номер:11699696

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cap, Grease Fitting

Каталожный номер:A290000001564

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw plug G1/2ZXLS-5

Каталожный номер:13203130

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210434000011

Комплект:2

Примечание:

№ на схеме:36

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:37

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp,tube

Каталожный номер:11647963

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pipe AS,oil

Каталожный номер:11699704

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-Ring

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:41

Наименование:Arm Cylinder Repair Kit

Каталожный номер:60266037

Комплект:1

Примечание:
